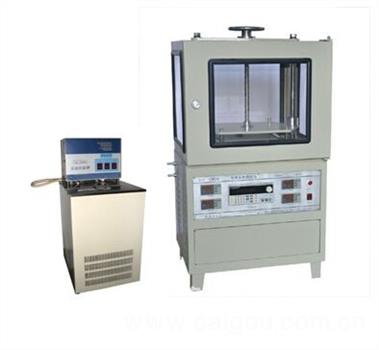

单平板导热系数测试仪(护热平板法)

一、 概述：
材料的热导率是研究材料热物理性能的一个重要参数指标。该仪器采用护热平板法的原理，满足了材料检测研究部门对材料导热系数的高精度测试要求。仪器参考标准：GB/T3399《塑料导热系数试验方法，护热平板法》、GB/T3139-2005（纤维增强塑料导热系数试验方法）（玻璃钢导热系数试验方法）、GB/10294（绝热材料稳态热阻及有关特性的测定 防护热板法）等。主要测试塑料、玻璃、纤维、泡沫、粉状料等。广泛应用在大中院校，科研单位，质检和生产企业等部门。
二、主要技术性能
1、导热系数范围：0.02～2w/m•k
2、测试精度：≤±3%
3、热面温度范围：室温～95℃，分辩率0.01℃。
4、冷面温度范围：室温～30℃，分辩率0.01℃，采用半导体制冷。
5、电源：220V/50HZ；功率≤1KW。
6、量热电源：电压0-36V，分辩0.01V；电流0-3A，分辩率0.01A。
7、计算机自动测试，并实现数据打印输出。
8、试样尺寸要求：200×200×（5-20）（mm）
DRH-III  　　200×200×(5-20)(mm)
DRH-300     300×300×(10-50)(mm)
DRH-400　　400×400×(10-80)(mm)
DRH-600　　 600×600×(10-100)(mm)
三、配置组成：
仪器由高精度稳压电源，测温仪表, 中心量热板加热器，护热板加热器，恒温水槽 ，计算机测试系统组成。
1、测试头部分：量热板、护热板、冷板。
2、加热系统：护热板温度加热器和计量功率加热器。
3、冷板温度控制：恒温水槽。
4、测温系统：采用数显高精度仪表，保证其精度和稳定性，并实现零点内部补偿。
5、计量功率采用高精度稳压电源加热，精度优于0.1%。
6、计算机测试部件：计算机，通讯组件及测试软件。
