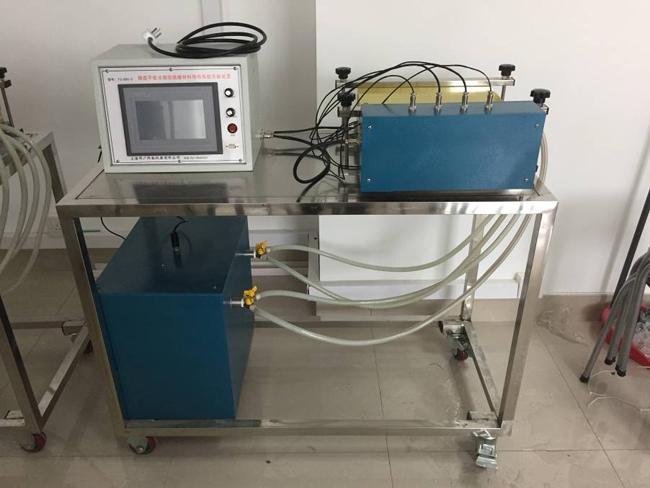

稳态平板法测定绝热材料导热实验台 数字型

一、主要用途：
应用一维稳态导热过程的基本原理来测定材料导热系数方法，可用来进行导热系数的测定实验，测定材料的导热系数及其温度的关系。主要用于机械工程、机械电子工程、包装工程、过程装备与控制工程等本科相关实验课程的开展。
二、技术参数：
1、水泵参数：功率90W，扬程3m，流量20L/min；
2、电流互感器:SX-10DK﹙日本三洋﹚﹐0-10A；
3、彩色触摸式液晶显示屏：可一键控制设备启停、水泵开关、设定实验所需温度、调节电压、功率等；
4、温度传感器，精确度为±0.5℃；
5、温度控制精度：热板、冷板均为±0.1℃；
6、最高设定温度：100℃；
7、仪器测量精度：3%；
8、导热系数测试范围：0.01-1.6W/mK。
9、低压大功率开关电源﹙+24V10A、+12V1A、-12V1A、+5V3A﹚。
三、产品特点：
本机是用先进的DS18B20数字温度传感器与单片机控制进行自动温度跟踪，嵌入式一体化触摸屏显示所有数据。
四、系统配置：

序号	主机（部件、配件等）名称	型号、规格	数量
1	实验台本体	双面冷却实验台本体，可实现稳态平板法绝热材料导热实验	1套
2	电加热器	功率300W	2套
3	温度传感器	型号：DS18B20 精度±0.5℃	7套
4	水泵	AP3500	1台
5	水箱	304不锈钢	1台
6	功率模块	SX48	2套
7	数据采集模块	SB75	1套
8	彩色触摸屏	型号：TPC7062TX 嵌入式一体化 尺寸：7寸	1套
9	实验台	材质：不锈钢移动性：可移动 长度：0.9m宽度：0.5m	1台
