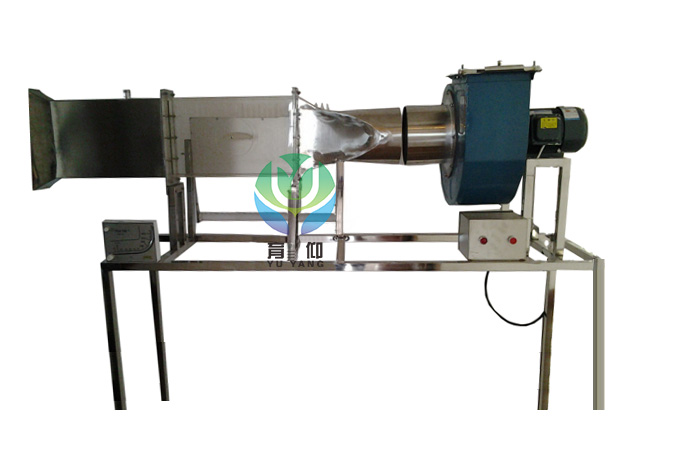

多功能附面层实验台

  • 产品名称: 多功能附面层实验台
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-587
  • 产品价格: 面议
  • 添加时间: 2018-11-05
  • 分    享:
产品详情
询盘

一、实验目的:
1、学习测量流体绕流物体时物体表面压力分布的方法。
2、通过实验了解实际流体绕圆柱体流动时,其表面压力分布的情况并与理想流体的压力分布相比较。
3、学习测量流体绕流机翼时机翼表面压力分布的方法。
4、测定在不同冲角下机翼的表面压力分布。确定平板不同截面处边界层厚度及边界层内速度分布剖面。
二、主要配置:
多翼式低噪音离心风机,实验可视风洞,自动调节风门,斜管微压计测前后阻力压差和流量压差,可调角度24管微压计测圆柱试件和机翼试件各点压力,可移动游标尺,不锈钢毕托管活动装置测试平板边界层,有机玻璃圆柱试件、有机玻璃机翼试件,可移动不锈钢支架等。
三、技术参数:
1、输入电源:三相AC380V±10% 50Hz,功率1.5KW。
2、离心风机参数:风量2200 m3/h,风压1000 Pa,功率1.5KW。
3、局部抽吸排风罩,透明有机玻璃材质;实验管道直径Φ160mm。
4、毕托管流量计配斜管微压计测流速:量程-10-700pa。
5、24管斜管压差计测量圆柱试件和机翼试件各点压力分布,长度800mm,,带高度移位尺。
6、实验风道,进风段和出风段采用304不锈钢材质,实验段采用透明有机玻璃材质,实验段可切换安装各种试件,彼此之间采用法兰连接,方便拆卸。
7、外形尺寸:1700×500×1700mm,外形为不锈钢可移动支架,带双刹车轮。
