电工电子分层实验--直流稳压电源

点击次数：更新时间：2016-11-28 11:21 来源：未知分享:

　任务
直流稳压电源的测试（C类）

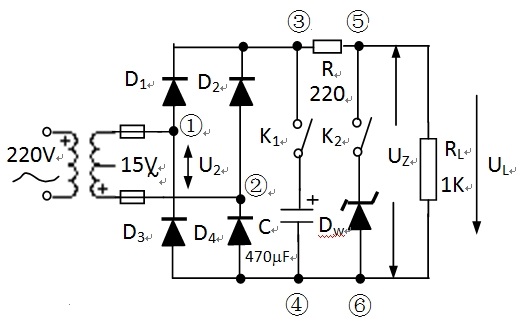

电路如图1所示，按表1所规定的顺序及内容，进行测量并记录数据和波形。

表1直流稳压电源测试数据

顺序	项目	测试点	测量值（V）	理论值（V）	波形	电路特点
1	连上全部元件	U₁₂
		U₃₄
		U₅₆
2	断开 D_w	U₁₂
		U₃₄
		U₅₆
3	再断开C	U₁₂
		U₃₄
		U₅₆
4	再断开D₁	U₁₂
		U₃₄
		U₅₆
5	再接入C	U₁₂
		U₃₄
		U₅₆
6	再接入 D₁与D_w 再断开C	U₁₂
		U₃₄
		U₅₆

用整流二极管、三端稳压管W7815、电容、电阻、设计一个输出电压为15V的直流稳压电源。完成电路的设计，并正确连线，测试输出电压值并记录。（B类）
用整流二极管、三端稳压管W7815、集成运放、电容、电阻、可调电位器设计一个输出电压为15V~20V可调的直流稳压电源。观察其波形，并测试当输出电压为17V时，可调电位器的阻值。（A类）
