运算放大器的非线性应用

点击次数：更新时间：2016-12-21 15:30 来源：未知分享:

　实验任务：
一、过零电压比较器（C类）

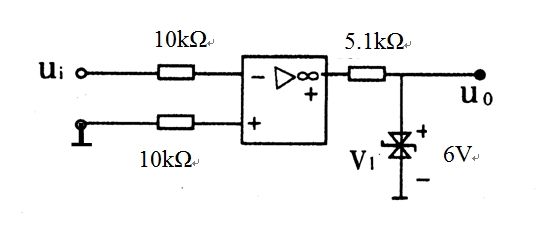

（1）按下图所示电路连线，在输入端加入正、负直流电压U_i，测量对应的输出电压U_o，将数据记入表1，并绘制电压传输特性曲线。

表1 过零电压比较器实验数据

u_i(V)	-4	-3	-2	-1	0	1	2	3	4
u_o(V)

（2）在输入端加一个频率为100Hz，幅值为5V的正弦交流信号，用双踪示波器观察u_o与u_i的波形，并记录波形。

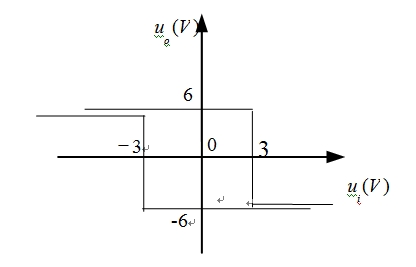

二、设计一个能够实现下图所示的电压传输特性的电压比较器。设计电路并连线，当输入电压u_i为频率100Hz，幅值10V的正弦交流信号时，用双踪示波器观察输出电压u_o与输入电压u_i的波形，并测出U_OH、U_OL、U_th1、U_th2，计算回差电压，并将这些值与理论计算值进行比较，填入自行设计的表格中。改变u_i幅值，观察输出电压u_o波形的变化情况。（B类）

三、设计一个振荡频率在100~1000Hz可连续调节，输出幅值为6V的方波发生器。观测波形并记录输出波形的幅值、周期。（A类）
