运算放大器的线性应用

点击次数：更新时间：2016-11-21 10:56 来源：未知分享:

　一、同相比例运算电路（C类）

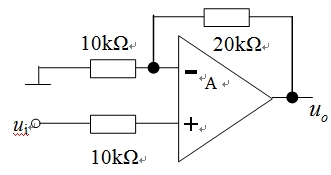

(1)按下图所示电路连线，当u_i取不同的直流信号电压时，测出此时所对应的u_o值，将数据记入表1中（要求测试数据含有线性区和非线性区），绘出电压传输特性曲线。
(2)输入u_i为正弦交流信号(频率为200Hz，有效值为0.5V)。用交流毫伏表测量输入电压有效值U_i和输出电压有效值U_o，计算电压放大倍数A_u，并用示波器观察u_o与u_i的波形及相位关系，记入表2（要求标出波形参数）。

表1 同相比例运算电路实验数据

u_i(V)		负饱和值	正饱和值
u_o(V)	实测值
u_o(V)	估算值

表2

U_i（V）	U_o（V）	u_i波形	u_o波形	电压放大倍数A_u
				实测值	估算值

二、要求用二个运算放大器设计能够实现u_o=2u_i1+3u_i2-5u_i3的运算电路。自行列表，设计几组输入输出测试数据，并通过实测值与理论估算值的比较验证电路设计是否正确。（B类）

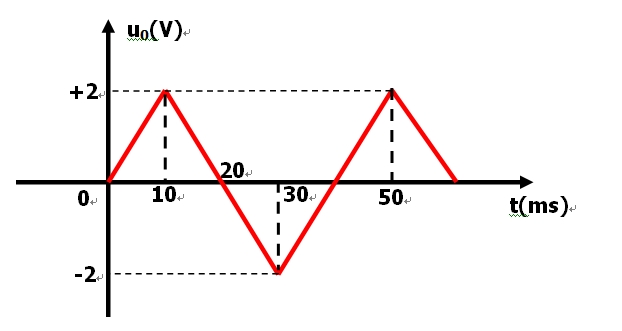

三、利用积分电路实现下列三角波输出。要求完成电路设计，选择合适的输入电压波形及电路参数，用示波器观察u_o与u_i的波形，记入自行设计的表格中。（A类）
