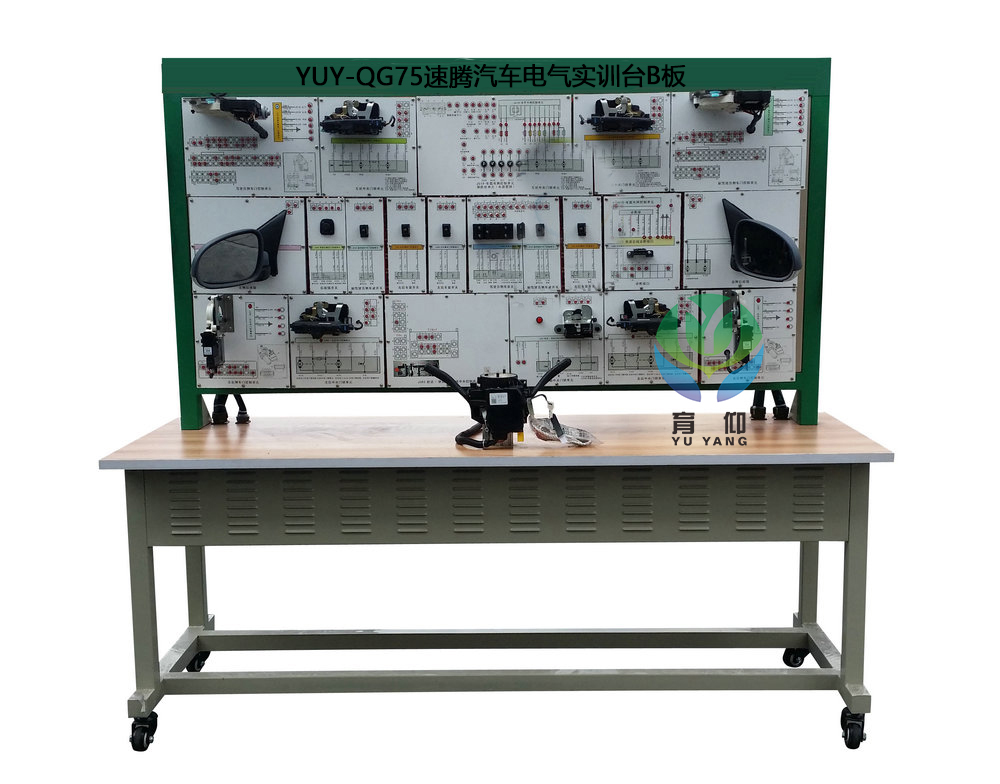

速腾汽车电气实训台B板

一、技术参数：
该速腾汽车电气实训台B板需采用汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统实物为基础，充分展示汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统的组成结构和工作过程。
适用于学校对汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统理论和维修实训的教学需要。
二、功能特点
1、真实可运行的汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统，充分展示汽车电动窗、中控门锁及后视镜系统的组成结构。
2、操纵电动窗开关、中控门锁开关及后视镜开关，可真实演示汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统的工作过程。
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电动窗、中控门锁及后视镜系统的工作原理。
4、示教板面板上安装有检测端子，可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
1、外形尺寸：不大于1740×600×1700mm(长×宽×高)；
2、外接电源：交流220V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、钢管：40×40×3mm；
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100×60mm；
四、基本配置(每台)
1、检测控制面板：装有各种检测端子，彩色电路图和工作原理示意图；面板：1700×900×4mm；1套；
2、舒适控制单元(ECU)：全新；1套；
3、组合仪表：1套；
4、点火开关：1个；
5、诊断座：OBDⅡ；1个；
6、电动窗总开关：1套；
7、前左右车门电脑：1套；
8、后左右车门电脑：1套；
9、前左右电动窗开关：1套；
10、后左右电动窗开关：1套；
11、前左右门锁：1套；
12、后左右门锁：1套；
13、后视镜调节开关：1套；
14、左右电动后视镜：1套；
15、保险丝盒：1个；
16、移动台架(带自锁脚轮装置)：1740×600×1700mm(长×宽×高）；1台；
17、故障模拟与排除装置：1套；
