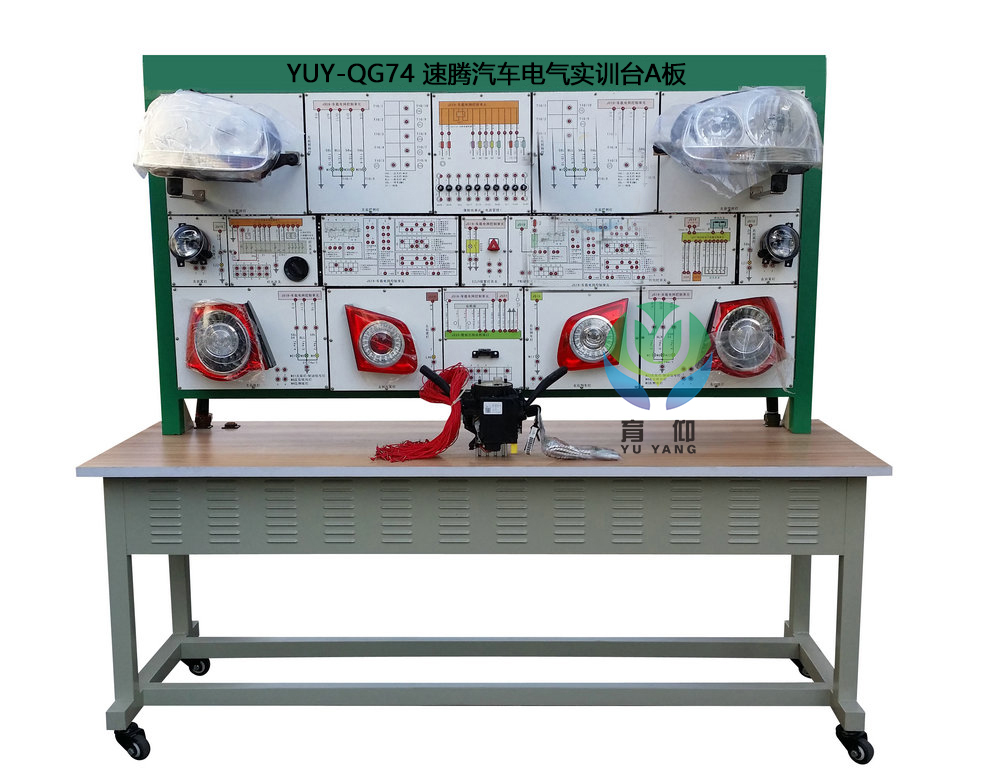

速腾汽车电气实训台A板

技术参数：
一、产品简介
该速腾汽车电气实训台采用汽车仪表及仪表传感器与外部灯光系统实物为基础，充分展示汽车仪表及仪表传感器与外部灯光系统的组成结构和工作过程。
适用于学校对汽车灯光与仪表系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1、真实可运行的汽车仪表及仪表传感器与外部灯光系统，充分展示汽车仪表及仪表传感器与外部灯光系统的组成结构。操纵各种灯光与操纵开关，可真实演示汽车仪表与外部灯光系统的工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车灯光与仪表系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车仪表与外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
1、外形尺寸：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、钢管：40×40×3mm；
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100×60mm；
四、基本配置(每台)
1、检测控制面板：装有各种检测端子，彩色电路图和工作原理示意图；面板：1200×900×4mm；1套；
2、点火开关：1个；
3、组合开关：1套；
4、左右雾灯：1套；
5、左右前照灯：1套；
6、左右转向灯：1套；
7、左右小灯：1套；
8、左右组合尾灯：1套；
9、牌照灯：1套；
10、灯光开关：1套；
11、危险灯开关：1套；
12、倒车灯开关：1套；
13、刹车灯开关：1套；
14、仪表总成：1只；
15、传感器模拟装置(转速/车速/水温/燃油)：1套；
16、移动台架(带自锁脚轮装置)：1240×700×1700mm(长×宽×高)；1台；
17、故障模拟与排除装置：1套；
