往复式空气压缩机实验装置

一、产品描述
往复式空气压缩机实验装置用于过程装备与控制工程专业本科教学实验。
二、实验项目
1、往复式压缩机性能曲线测试；压力比—流量曲线（ε— Q）、压力比—轴功率曲线（ε— Ne）、压力比—效率曲线（ε—η）
2、往复式压缩机闭式示功图。
三、装置配置

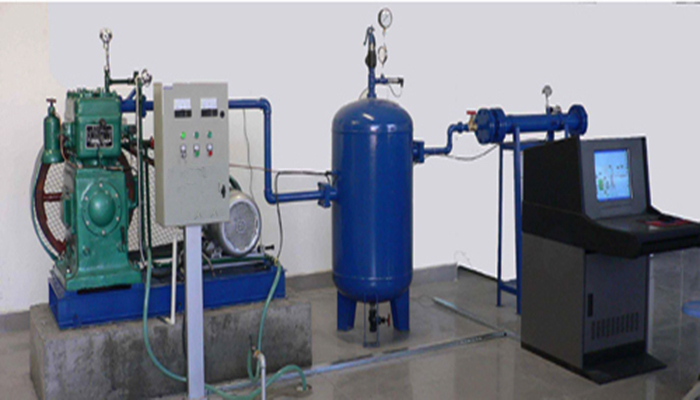

往复式空气压缩机实验装置由压缩机（工作参数为：Q=1.5m3/min,P=0.8MPa,N=13KW）、冷却器、储气罐、压缩机排气量喷嘴测量装置和压力、温度、电压、电流、转速、行程等参数的计算机数据采集系统构成。
往复式空气压缩机实验装置具有冷却水断流、排气超压等连锁保护功能，使用安全可靠。
四、实验内容
1.通过调节储气罐出口阀门的开度，调节压缩机的排气压力（即改变压力比ε），测定在不同压力比ε下的排气量qv、轴功率Ne、计算出相应压力比下的排气量、轴功率和绝热效率ηad，绘制空气压缩机的排气量—压缩比（qv—ε）、轴功率—压缩比（Ni—ε）；效率—压缩比（ηad—ε）性能曲线；
2.绘制压缩机的示功图(封闭图形)。
