三菱西门子.欧姆龙可编程控制器PLC实验箱

  • 产品名称: 三菱西门子.欧姆龙可编程控制器PLC实验箱
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-3PLC
  • 产品价格: 询价
  • 添加时间: 2018-12-19
  • 分    享:
产品详情
询盘
一、产品概述
用于学习与实训。由PLC核心单元、开关量输入单元、继电器型开关量输出单元、系列模拟负载、基于三维技术的虚拟负载及接口单元等组成。该装置体积小、功能强、价格低、携带方便。
二、产品特点
(1)可编程控制器实验箱是我公司根据当前教学需要新开发出的实验箱。该实验箱将实验模块集中在一块板上,实验模块比以往的实验台设计更加紧凑、合理,实验项目也更加丰富。
(2)该实验系统的实验项目由基本的指令实验,基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
(3)在实验箱的设计中留出了所有的输入、输出、公共端子,用户可方便扩展自己的模块,以及以后实验系统的升级。
(4)仿真软件

(5)组态监控软件


三、技术性能
1、输入电源:AC:220V50HZ
2、工作环境温度:-10-55℃相对湿度<85%(25℃)
3、主机采用西门子S7-200CPU224、CPU226;S7-1200CPU1212、CPU1214、CPU1215;S7-1500CPU1511;
三菱FX1N-24MR/MT、FX1N-40MR/MT、FX2N-48MR/MT、FX3U-48MR/MT等(价格另议)。
4、实验箱提供8路逻辑开关、8路电平指示灯。
5、所有元件安装在实验箱上,能够观察到通道指示灯。
6、它集可编程逻辑控制器、编程软件、MCGS工控组态软件、模拟控制实验板及实物等于一体。在本实验箱上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验。
四、实验内容
可完成以下实验项目:
1、基本指令练习
2、电镀

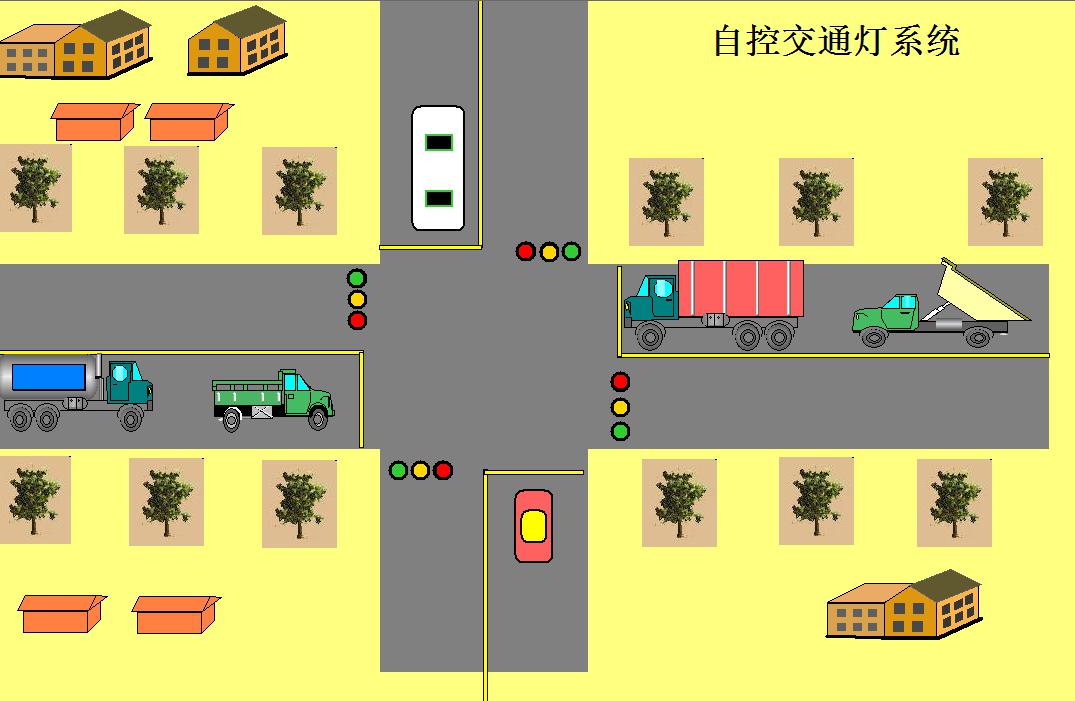

3、交通灯自动控制
4、液体混合装置自动控制

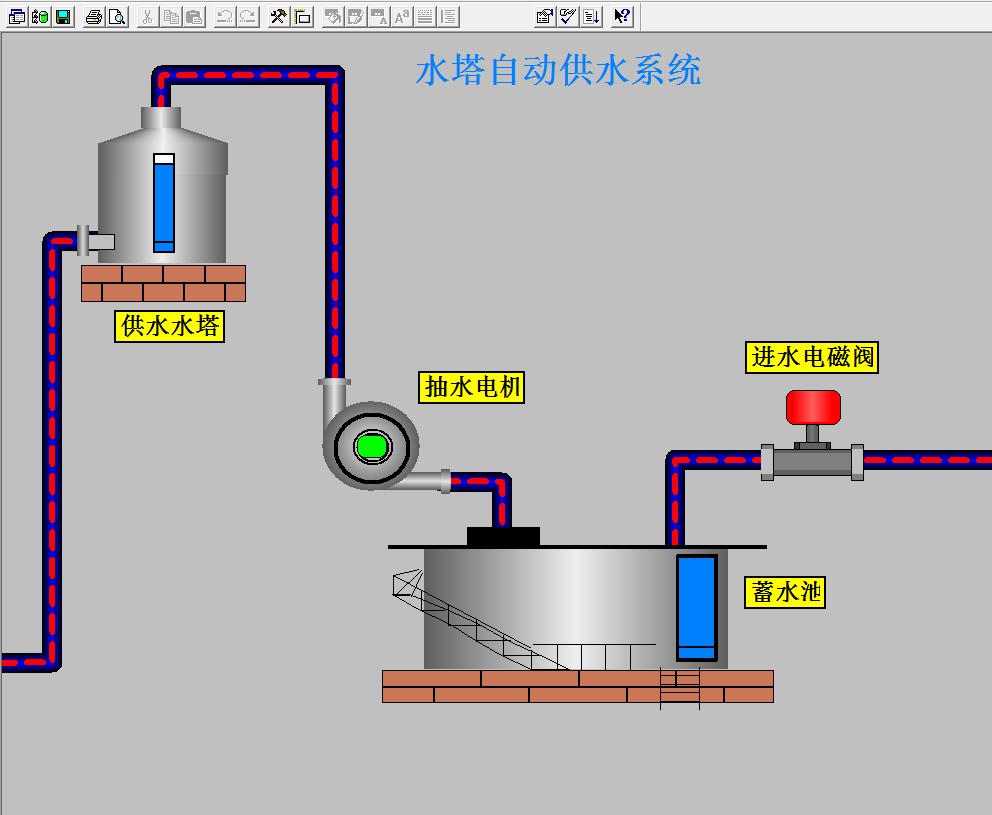

5、水塔水位控制
6、机械手
7、LED数码管显示
8、自动送料装车系统
9、邮件分拣控制
10、四层电梯自动控制
11、自动洗衣机系统
12、电动机自动控制
13、自控成型机
14、抢答器
五、配置清单
序号 名称 数量 单位 备注
1 实验箱 1
2 实验连接线 20 自锁紧
3 实验指导书 1 纸质
4 PLC编程下载线 1 USB-PPI
5 备用保险丝 5
6 220V电源线 1 品字
7 PLC编程软件 1 西门子PLC软件STEP7-MicroWINV4SP3
8 PLC示例实验程序 1 提供基本指令练习、电镀、交通灯自动控制、液体混合装置自动控制、水塔水位控制、机械手、LED数码管显示、自动送料装车系统、邮件分拣控制、四层电梯自动控制、自动洗衣机系统、电动机自动控制、自控成型机、抢答器等实验示例程序
9 PLC仿真软件 1 三菱,供学习用。
10 组态监控软件 1 MCGS
11 基本指令练习实训模块 1 已装在实验箱内
12 电镀实训模块 1 已装在实验箱内
13 液体混合装置自动控制实训模块 1 已装在实验箱内
14 水塔水位控制实训模块 1 已装在实验箱内
15 机械手实训模块 1 已装在实验箱内
16 LED数码管显示 1 已装在实验箱内
17 自动送料装车系统实训模块 1 已装在实验箱内
18 邮件分拣控制实训模块 1 已装在实验箱内
19 四层电梯自动控制实训模块 1 已装在实验箱内
20 自动洗衣机系统实训模块 1 已装在实验箱内
21 电动机自动控制实训模块 1 已装在实验箱内
22 自控成型机实训模块 1 已装在实验箱内
23 抢答器实训模块 1 已装在实验箱内
24 交通灯自动控制实训模块 1 已装在实验箱内
