一、功能介绍
射频电子实训考核系统，是射频电子工作站的系列产品。射频电子工作站对单元电路及小的系统电路进行了分析。整个课程需要一个完整的实训体系，对射频电路进行一个综合的训练。
射频电子实训考核系统以一个完成收发信机为电路参考，把收发信机的电路分成6个相对独立的部分，对每一个单元电路进行故障设置，由学生进行排除，故障全部排除掉后，收发信机正常工作。
考核系统由两大部分组成一是学生实训考核机，二是手持式出题机。二者之间通过USB/串口通信。
手持式出题机内置出题和自动评判两个系统，题库中预设20个故障，老师可任意组合后通过USB口设置给学生用的实训考核机，学生开始实训，故障排除后老师可用手持式出题机进行自动评判，给出结果。
二、考试内容：
1、小信号谐振放大器
双调谐回路谐振放大器实训。
静态工作点偏置类故障，谐振回路失谐类故障，耦合类故障
2、高频功率放大器及调幅发射实训
功放状态类故障，谐振回路失谐类故障，耦合类故障，载波输入类故障
3、LC本地振荡器实训
功放状态类故障，起振条件类故障，频率失谐类故障，输入匹配类故障
4、中频放大实训
静态工作点偏置类故障，耦合类故障，其它类故障
5、混频器实训
信号输入类故障，工作点类故障，耦合类故障
6、检波电路实训
检波失真类故障（懒性失真），切割失真类故障，耦合输出类故障
三、电路板硬件
1、手持式题机
2、学生实训考核机
控制电路、通信电路
双调谐回路谐振放大器电路。
高频功率放大器及调幅发射电路
LC本地振荡器电路
中频放大器电路
混频器电路
检波电路
四、配置表
|
1 |
考试系统实验箱 |
1 |
必配 |
|
|
2 |
考试系统出题机 |
1 |
必配 |
整个实验室配置一台 |
|
3 |
信号源 |
1 |
必配 |
含两路输出，由学校另外配置 |
|
4 |
三用表 |
1 |
必配 |
由学校另外配置 |
|
5 |
模拟示波器 |
1 |
必配 |
由学校另外配置 |
五、考试系统出题机图

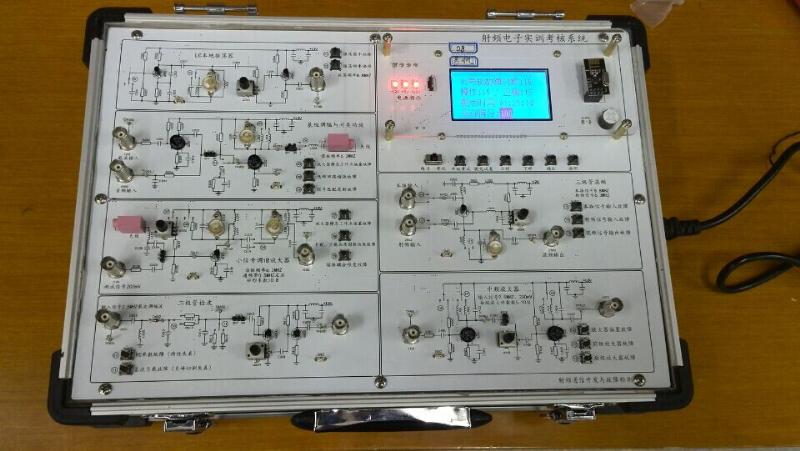

六、考试训练机图
