振动基础培训系统(VFT)

  • 产品名称: 振动基础培训系统(VFT)
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-VET01
  • 产品价格: 面议
  • 添加时间: 2018-11-04
  • 分    享:
产品详情
询盘
YUY-VET01振动基础培训系统(VFT)是一个交钥匙的综合教育包教/学的基本原则以及工程机械振动力学。它提供了一个全面的实验设备和仪器包进行实验室练习,以提高学生的振动理论的理解。VFT清楚地带来了经典的理论,提供了一个方便的平均寿命验证的预测和参数的变化对系统响应的影响,在视觉上证明。学生可以使用振动仿真软件进行虚拟实验,然后验证结果与实际实验,从而加强学习困难的原则。机械振动课程在本科生和研究生的水平,这是一个理想的工具。
通过增加高速制造与自动化,它已成为更重要的是用理论的振动机械的设计和维护。更重要的是这种振动理论在机械故障监测和诊断。考虑到振动原则的重要性和复杂性,课程内容应包括实验室演示和动手实验,帮助学生理解一些抽象的概念,振动。为了这一天,大多数学术机构没有实验室练习只包括理论讲授,由于缺乏装置结合的仪表设置。

YUY-VET01振动基础培训系统(VFT)是一种创新的工具,你可以使用的机械振动教学的基本原则。VFT是立即执行的振动实验室开发的研究和设计。它可以很容易地集成到一个典型的振动学生,在大多数机构。VFT提供一个全面的实际操作实验设备,仪器仪表包,实验方案进行实验练习的课程,以提高学生的振动理论的理解。台式设备有一个宽敞的模块化设计,具有通用性,操作简单,和鲁棒性。每个组件被加工高公差范围内,因此它可以被完全控制的环境中没有冲突振动操作。该仪器包包括非接触式位移传感器和加速度计,激发精密伺服马达,转速表,和8通道同步采样数据采集硬件,信号调节器,和时域和频域分析软件。此外,还包括一个软件模拟的理论和定义良好的实验方案,范围从单一的程度的自由弹簧质量连续梁不同边界条件下的自由及受迫振动实验。
学生可以进行双手上和虚拟实验,以优化学习。VFT的设计,执行和无阻尼自由及受迫振动实验。的基本VFT帧由两个相同的测试站安装在一个便携式结构。它设有多变的约束装置,可选的力传感器来测量的支持反应,挠度和加速度传感器来测量,以及频率可变旋转摇床强迫激励。
一、优点
澄清困难的概念的振动理论,通过手控制实验
 验证理论预测的固有频率,振型,频率响应频率的函数,边界条件,几何,和材料
 验证通过比较振动理论的计算机模拟实验结果与理论概念
 确定的有害影响而振动载荷传递到支撑结构和构件的疲劳寿命
 学会控制振动幅度调谐质​​量阻尼器和阻尼处理
了解振动测量传感器,信号处理,数据采集和数据分析
二、特点
完全集成的交钥匙软件包组成的综合实验设备,仪表数据采集,分析软件,传感器,课程内容,练习本,和仿真软件的虚拟实验
坚固耐用,人性化,模块化,紧凑的台式设备进行控制实验
单行及双度的自由弹簧 – 质量系统(有和没有阻尼),扭转振动,和调谐质量阻尼器的实验设置
完整的实验设定不同的边界条件,材料,几何形状,长度和梁的了解的固有频率和模态振型的影响
用户友好的软件,与预先定义的实验,集成了数据采集和数据分析
三、数据采集和分析仪器

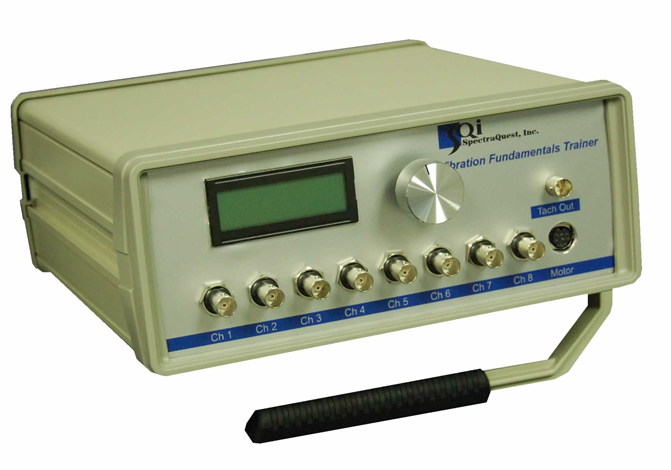

VFT配备传感器,有的8通道低成本数据采集(DAQ)系统,自动设置为每次实验中,模拟软件,电机控制模块,多功能的显示和安装的硬件/工具进行数据分析软件。转换器中所提供的测量的位移,加速度,力,和旋转速度。数据采集​​系统的所有通道进行采样,同时能够精确计算的模式形状。它包括抗混叠滤波器,可编程增益,以及IEPE传感器的电源。易于使用的软件自动化,每个实验步骤进行,并显示结果。学生可以进行时域和频域分析,读出的数据进行计算,并比较它们与理论预测。DAQ硬件/软件完全集成的串激电机的操作和控制。用户可以发送速度命令来控制的激励频率或正弦扫描可以应用到在感兴趣的频率范围中获得充分的频率响应信息。所有的实验和数据收集是预先定义的设置,使学生可以集中精力的结果。用户友好的软件是一个功能强大的工具,基本的信号处理。简单直观的界面允许快速和容易操作。信号分析模块,包括时域波形,FFT频谱和频率响应函数(FRF)的数据演示。叠加数据的两个数据集的比较也是可以的。

四、振动测量
VFT是一个很好的平台,为学习基本的传感器,信号调理和数据采集。位移,力,加速度,振动和结构力学的测量,描述,该装置是有用的,学习如何使用不同类型的传感器和相关的信号调理问题。转速表的应用和频闪仪的振动现象的研究可以进行调查。数据采集​​和信号处理的适当的分析的重要性可以被强调。
五、振动模拟/动画
振动基本原理仿真软件的设计采用了全新的互动及可视化仿真技术教的基本概念。学生可以进行虚拟实验在不同的主题,通过改变振动系统的参数和系统的行为如何受到影响。动态显示的效果。生动的可视化增强了学习和澄清。弹簧 – 质量 – 阻尼系统的振动响应的动画。一个多曲线选项可以用来比较的振动响应的影响。因此,而不是推导公式,用户可以走了一步,“玩”的振动行为。该软件包括一个典型的振动过程中最常见的主题。
六、实验课书
实验本书是VFT的包的一个不可分割的一部分。这个精心设计的书,包括详细的,一步一步的指示,为超过20项实验。学生可以很容易地按照说明和进行每个实验本身。指令告诉学生如何设置硬件,连接传感器,建立数据采集系统,配置数据采集和分析的数据。综合实验本书还附带了练习,作业和问题,以帮助学生更好的理解振动理论和实验。具有挑战性的问题,可以促进创造性思维,帮助学生了解振动理论和实验在更深的层次。
七、模态分析
VFT是一个很好的平台,为学习基本的模态试验和建模。学生可以进行模态试验,用锤子或振动筛。可以模拟结果,以确定结构的动态特性,如固有频率,振型,和阻尼。测得的数据与理论预测的比较也可以做。
电动
电源 110 V/220 V 50/60HZ
基地VFT
尺寸 30“WX 35”HX 15“D(75厘米所述90cmx 40cm)的
重量 100磅(45公斤)
串激电机 软件/手动驱动的变速电机与内置的不平衡负载。
隔振 四个橡胶垫脚
摆振动模块
可调节长度和重量
弹簧 – 质量模块
春天 三种不同的刚度,可堆叠2自由度
3的权重,可堆叠
振动筛 低频励磁系统
扭转振动模块
三个不同直径
转子 三个转子的不同的质量和惯性
振动控制模块
调谐质量阻尼器 质量弹簧减振器,硬件和硬件束吸收
梁的阻尼治疗的 粘弹性体层和一个约束层
制音器 缓冲器和三流体
梁振动模块
光束 两种厚度的钢,铝,塑料
3个配重块
支持 用户可配置的悬臂或简支,长度可调
数据采集
的信道数 8
DAQ规格 分辨率为16位,同时采样,分析频率为5kHz,抗混叠滤波器,软件可选的IEPE传感器电源,AC-DC耦合,可编程增益为1,2,5,10,+-10V输入
软件
数据采集​​和分析软件 时间波形,频谱,FRF,电机控制
传感器
加速度计 3个0.3-10KHZ,为100mV / G BNC连接器,两个DC响应电容式加速度计
频闪仪 各一个(可选)
梁的支撑力传感器 (可选)
八、基本的振动基础培训系统包括:
1、摆振动模块(PVM
摆锤振动模块包括其上可以连接一个或多个质量的杆。这个基本的模块被设计成教的基本原则,如频率和周期,同等质量的概念。
包括:一开槽摆的可调节配重块,其锚。
2、弹簧 – 质量模块(垂直排列)
弹簧质量模块是做经典的单,双自由度实验的理想工具。的固有频率,可以为不同的质量和弹簧,有和没有粘性阻尼自由振荡激发的初始位移或速度下测定。测试也可以在不同的频率下进行强迫激励。强制函数可以应用于在碱或质量。可以在一个频率测量系统的响应,在一个时间或在整个频率范围内,通过选择正弦扫频激励。很容易,该数据被存储和绘制与软件的数据处理能力,以获得的频率响应函数。与多地积功能的分析软件,系统响应受控变量(K,M,和c)可以很容易地比较。
包括:三根弹簧的刚度不同,三种不同的配重块,低频励磁系统,PID控制软件。
3、弹簧 – 质量模块(横向布置)
实验设计来执行与使用球轴承上的硬质板的水平放置的弹簧 – 质量。该模块提供了一个自由及受迫振动实验的能力。
包括:硬件和安装托架的安装的自由度的弹簧 – 质量系统,群众作直线运动球轴承系统中的一个和两个度。
4、扭振模块(TVM
轮机,内燃机,和许多其他应用程序的设计和诊断的扭转振动问题是非常重要的。的弯曲和纵向振动,扭转振动的基本概念是相似的,但学生往往发现很难计算和测量。的VFT解决了这两个问题。扭转振动模块包括一个不锈钢轴,多个转子,扭转粘滞阻尼器,和安装硬件。该单元可以被配置为自由和强迫振动实验1和2度的自由系统。它也可以被配置为不同的杆的长度,直径,和材料来改变系统的刚度,与不同的磁盘上,以不同的质量,以及有或没有一个缓冲器。
包括:三种不同直径的杆,和三个转子的不同的质量转动惯量。
5、振动控制研究模块(VCSM
VFT是一个理想的平台,不仅要了解基本的振动原理,更要学会被动振动控制。学生甚至可以了解改变励磁频率,改变共振频率,通过修改模态质量和/或刚性,并添加阻尼带来可接受的值的振动水平。学生也可以设计调谐质量阻尼器来吸收震动的弹簧 – 质量系统或梁梁用钢板弹簧的滑动群众。然后,学生可以持有的振动群众转移返回到原来的结构振动。一个完整的工具包提供的experimentations。振动控制研究模块还提供了约束层粘弹性夹层梁的研究在振动控制中粘弹性阻尼的效果。研究生水平的计划,这是一个更高级的话题,但学生可以利用此模块系统的阻尼比/损耗因子和阻尼材料之间的关系进行研究,阻尼层厚度和阻尼的覆盖范围,等等。
包括:调谐质量阻尼器,一个约束层和无约束层粘弹性梁,和两个粘性阻尼设置的线性和扭转振动控制的硬件和软件。
6、梁振动模块(BVM
这个模块允许研究固有频率,振型和阻尼在不同的材料,如钢,铝,塑料束。梁的长度是完全可调的,并可以被配置为或悬臂简支(任的梁端部),和悬臂。这种适应安装可确定在实际应用中的各种边界条件的影响。的规定,安装刚性群众,在不同的地点和缓冲器使光束完全可定制的。客户建立力传感器可被安装在测量反作用力的支持,并确定传输率因子。外部不平衡力可施加到可变频率激发固有频率,并产生可见的模式形状。以数字形式显示的旋转速度,和一个TTL脉冲是可触发的一个数据采集系统或外部频闪仪。偏转在共振时的振幅可以测量沿梁的长度的任何一点。在梁的指导频闪,用户可以清楚地看到形状经典梁理论所预测的固有模式,包括第二,第三,甚至更高的的顺序modes.The标准束约束装置接受2“(宽)x 1/8” ,3/16“,1/4英寸厚的棒料,并提供固定,滑动和铰链约束模式。点的,分布式的,可以施加扭转力矩加载模式。要加息,客户设计的梁或桁架可以安装设计比赛和特殊项目。VFT的也可以被用于一个简单的模态试验和振动控制实验。学生可以进行模态试验,用锤子或振动筛。
包括:三种不同的束(铝,钢,塑料),模式形状动画软件和振动频率扫描软件的不同的模式,和三个群众激发。
7、振动传递模块(VTM
进行测试,以测量振动的力/运动传递到支承结构在不同频率的激发。
包括:一旦力传感器和信号调节器,传播软件
8、传感器套件(SK
该套件提供了所有必要的传感器,你需要进行测量,同时做实验使用VFT。
包括:4个单轴加速度计,一个转速表,双DC响应的电容式加速度计的弹簧 – 质量实验,一个数字频闪仪
九、高价值组合套装
VFT是可用在各种包为您提供所有必要的的交钥匙培训系统的组成部分:
包1: 基本振动基础训练加试剂盒的弹簧质量,梁和扭转的研究,随着传感器
包2: 基本振动弹簧质量,梁,扭转,摆振动控制研究的基础练马师加包一起传感器
包3: 基本振动基础训练加弹簧质量,梁,扭转,摆振动控制研究的试剂盒,以及传感器和力传感器
