螺栓组及单螺栓联接静动态综合实验台

一、 功能简介
现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及静、动态特性参数，是工程技术人员的一个重要课题。螺栓联接实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。

二、性能特点
1、该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
2、螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。
3、通过计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验；
三、实验项目及内容
1、螺栓组载荷分布及其测试；
2、静态测试相对刚度变化对螺栓总拉力的影响；
3、动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4、电阻应变仪的工作原理及各测量点应变片的组桥方式

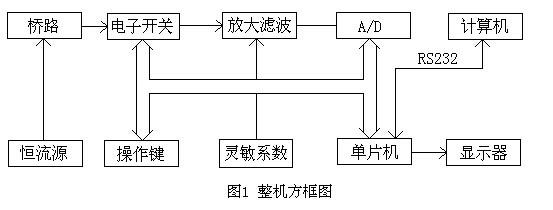

本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。
方框图

四、实验设备主要技术参数
1、单相交流异步电机：90W、N=1400r/min
2、电阻应变片电阻值：R=120Ω；灵敏度系数：K=2.08
3、螺栓组实验螺栓：M12（10个）
4、实验单螺栓：M16（1个）
5、四路静动态测试仪：
测量范围：0±30000με
零点不平衡：±10000με
基本误差：0.2﹪FS
分辨率：1με
零点漂移：±2με/4小时、±0.5με/℃
测量方式：1/4桥、半桥、全桥
6、外型尺寸：800×350×600
螺栓组及单螺栓联接静动态综合实验台

序号	图号	名称	数量	备注
	YUY-JYD-001	底座	1	焊接组件
	YUY-JYD-002	连接座	1	焊接组件
	YUY-JYD-002-1	连接座-底座	1	Q235
	YUY-JYD-002-2	连接座-前后板	2	Q235
	YUY-JYD-002-3	连接板-顶板	2	Q235
	YUY-JYD-003	悬臂	1	焊接组件
	YUY-JYD-003-1	悬臂背板	1	Q235
	YUY-JYD-003-2	悬臂板	1	Q235
	YUY-JYD-004	加载螺钉	1	45#
	YUY-JYD-005	加载杠杆	1	活塞杆
	YUY-JYD-006	杠杆螺钉	2	45#
	YUY-JYD-007	铜套螺母	1	黄铜
	YUY-JYD-008	传感器底座	1	Q235
	YUY-JYD-009	弹性连接块	2	尼龙
	YUY-JYD-010	补偿片安装片	2	不锈钢
	YUY-JYD-011	传感器压头螺钉	1	Q235
	YUY-JYD-012	中间实验螺栓	10	45#
	YUY-JYD-013	偏心轮轴	1	45#
	YUY-JYD-014	偏心轮	1	45#
	YUY-JYD-015	偏心轮隔套	1	45#
	YUY-JYD-016	盲孔端盖	1	Q235
	YUY-JYD-017	通孔端盖	1	Q235
	YUY-JYD-018	大带轮-SPZ	1	Q235
	YUY-JYD-019	电机带轮-SPZ	1	Q235
	YUY-JYD-020	顶杆导向板	2	Q235
	YUY-JYD-021	挺杆支座	1	Q235
	YUY-JYD-022	小销轴	1	45#
	YUY-JYD-023	挺杆	2	45#
	YUY-JYD-024	弹簧下支座	1	45#
	YUY-JYD-025	弹簧	1	60Si2Mn（外购件）
	YUY-JYD-026	八角环	2	55Si2Mn
	YUY-JYD—027	弹簧上支座	1	45#
	YUY-JYD-028	锥塞	2	45#
	YUY-JYD-029	表夹杆	1	Q235
	YUY-JYD-030	表夹	2	铝合金
	YUY-JYD-031	夹紧螺钉	4	45#
	YUY-JYD-032	弹性垫圈	1	45#
	YUY-JYD-033	厚螺母	1	标准件
	YUY-JYD-034	空心试验螺栓	1	45#
	YUY-JYD-035	小螺杆	1	45#
	YUY-JYD-036	下联接板	1	Q235
	YUY-JYD-037	上联接板	1	Q235
	内六角圆柱头螺钉	M6×35(发黑)	8	标准件
	内六角圆柱头螺钉	M10×30(发黑)	4	标准件
	内六角圆柱头螺钉	M6×15(发黑)	9	标准件
	内六角圆柱头螺钉	M6×20(发黑)	4	标准件
	内六角圆柱头螺钉	M12×20(发黑)	4	标准件
	内六角圆柱头螺钉	M8×20(镀白锌)	2	标准件
	内六角圆柱头螺钉	M8×10(镀白锌)	1	标准件
	内六角圆柱头螺钉	M8×40(发黑)	4	标准件
	内六角圆柱头螺钉	M8×25(发黑)	4	标准件
	电机	J110ZYT152-PX25-A3	1	博山新微电机
	轴用A型挡圈	φ10	2	标准件
	螺母	M12	10	标准件
	手轮	d=12、D=250	1	五金件
	百分表	量程：0-10MM	2	标准件
	称重型传感器（MS-1）	0-500KG	1	外购件
	V型带	SPZ型（带长L=675）	1	外购件
	深沟球轴承	型号6205	2	标准件
	深沟球轴承	型号6200	2	标准件
	工具	十字螺丝刀1把、内六角扳手1套、22-24、12-14开口扳手各1个	1套	外购件
	应变片	应变片及接线端	各11	外购件
	合格证		1	育仰科教
	控制盒	单片机	1	育仰科教
	电源线		1	外购件
	产品说明书		1	育仰科教
	装箱单		1	育仰科教
