太阳能光热教学实验平台

一、系统特点
1.新颖性：以前沿技术为导向，与实验相结合。
2.开放性：开放式设计，用户可以利用装置资源进行二次设计。
3.实用性：采用准实物设计。


二、实验台的组成
1.太阳能系统：太阳能集热器、蓄热水箱、变频水泵
2.控制系统：太阳能控制器
3.采暖系统：地面盘管
4.YUYT—2A太阳热水系统性能测试仪
5.配套管件
三、实验台系统图

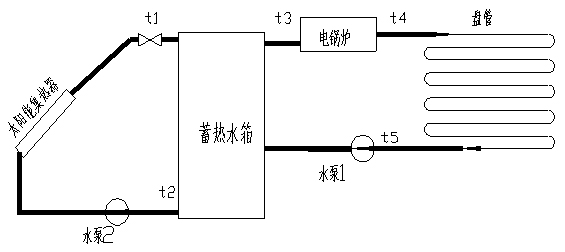

1.太阳能＋地板采暖

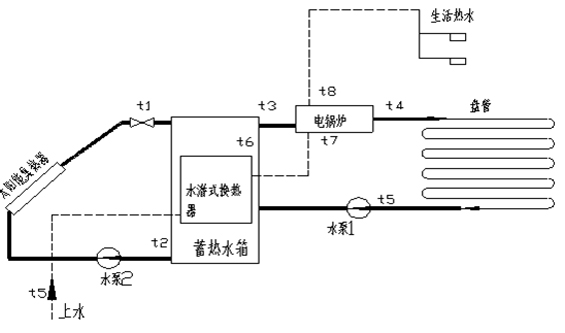

2.太阳能＋地板采暖＋生活热水

四、实验台的主要功能
1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。
2.太阳能热水系统、太阳能＋地板采暖系统。
3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。
4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出最佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。
五、YUYT-2A太阳热水系统性能测试仪：
（一）产品测试范围
1．家用太阳能热水器
2．太阳能热水工程
（二）产品运行环境
1．环境温度   -40℃～60℃
2．相对湿度   ≤90%
3．适用电源   220V（±10%），50Hz(±2%),或无电源地区（内配充电电池DC12V）
（三）技术指标及特点

太阳辐射	A.通道数:2通道（总辐射）     B.测量范围:0～2000W/m2  C.测量精度:小于5%            D.显示分辨率:1 W/m2   E.显示内容:瞬时值，小时累计量，日累计量等
水箱温度	A.通道数:3路       B.测量范围:-20～150℃      C.测量精度:±0.2℃  D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水
环境温度	A.通道数:1路       B.测量范围:-40～70℃       C.测量精度:±0.2℃     D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩
进出水流量	A.通道数:2路      B.测量范围:0.2～1.2(立方米/小时)   C.耐水温：0---120度    D.测量精度: ＜0.5%
环境风速	A.通道数:1路       B.测量范围:0～70米/秒     C.测量精度:±0.3米/秒

1.标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。
2.外观尺寸：金属外壳350×150×300（mm）。
3.数据存储容量：4000条数据。
4.数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
5.显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
6.系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试
