新能源汽车驱动电机测试台

  • 产品名称: 新能源汽车驱动电机测试台
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-RJ12
  • 产品价格: 面议
  • 添加时间: 2018-11-01
  • 分    享:
产品详情
询盘
概述
磁粉测功机测试系统主要磁粉测功机、测量仪器仪表、机械夹具等、控制柜等组成,采用高精度的转矩传感器、转速传感器采用60脉冲;整机灵敏度高,负载转矩稳定性和测试重复性好;测试参数:电压、电流、输入功率、转矩、转速、输出功率、效率,系统具有手动测试方式(此方式可不连接电脑操作),即负载通过手动调节,数据手工记录或采集,数据可锁定;测试软件操作简单易学,通过电脑可实现手动、自动等测试方式,测试结果可进行曲线绘制,并可将数据导出;测试结果:电机测试数据以报表或曲线方式显示或找印,可保存及下次打开查看显示曲线时,可以修改曲线坐标参数及横坐标、纵坐标的选择。
硬件组成
1、ZF20KB磁粉测功机(标配安装夹具一套,校准量臂砝码一套)、三维调节台;
2、测量仪器仪表:NX6000测功机控制器、NX1000C直流电参数测量仪、立式控制柜
3、软件及接口(标配)
4、工控机及显示器(带有串行口)
指标参数
NX1000C直流电参数测量仪:

NX1000C直流电参数测量仪
参数 技术指标
电压 0-300V±(0.4%读数+0.1%量程)
电流 0-50A±(0.4%读数+0.1%量程)
功率 ±(0.4%读数+0.1%量程)
电源 AC220V±10%,50Hz±2%
NX6000测功机控制器
参数名称 技术指标
转速范围 0~20000rpm
转矩范围 10mN·m~200N·m(共18个量程,手动切换)
转速精度 ±0.2%
转矩精度 ±0.5%

测功机使用参数:
1)磁粉测功机
①环境温度:0℃-50℃
②相对湿度:≤80%
③测试数据精度:转矩≤0.5%转速≤0.2%
④风冷却/水冷却。

●磁粉测功机
型号 测试范围 连续运行
功率(W)
短时运行
功率(W)
中心高(mm) 外形长*宽*高(mm) 重量
(Kg)
转矩(N.m) 转速(rpm)
ZF20KB 20 0-3000 2000 4000 180 750*340*340 80
测试软件
1)数据界面:

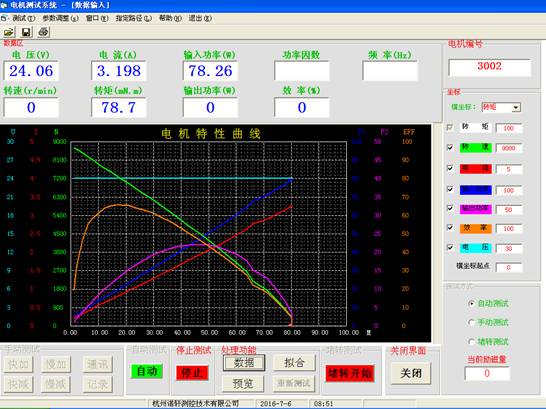

2)曲线界面

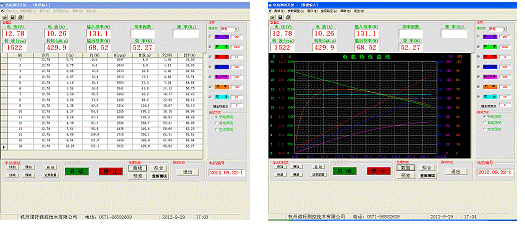

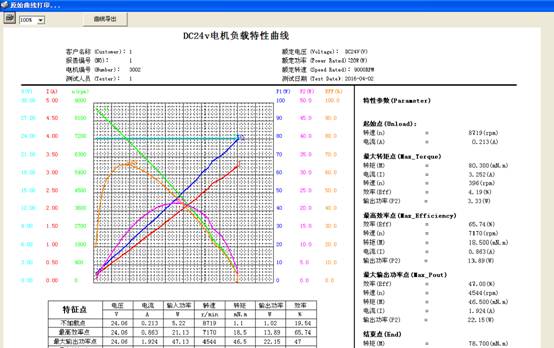

3)报表界面

实物参考:(控制柜为立式柜)

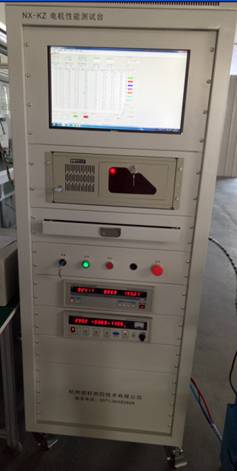

图1立式控制柜

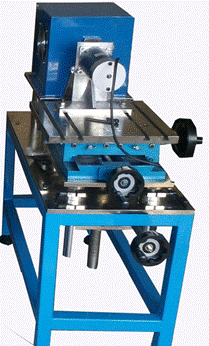

图2磁粉测功机配三维调节台参考

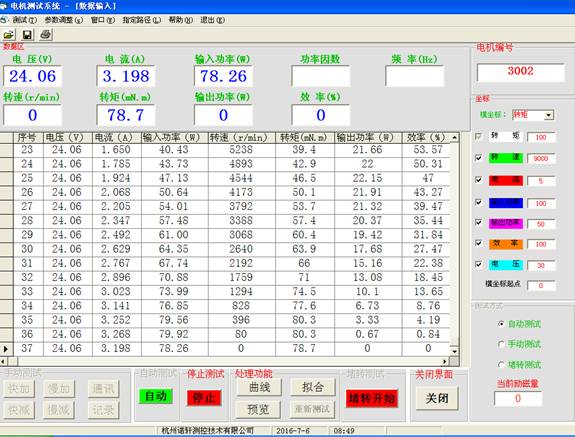

图3测试软件(参考图)
产品配置清单
产品名称 规格
型号
计量
单位
数量 备注
直流电参数测量仪 NX1000C 1 直流电参数(电压、电流、功率)采集(300V、50A),精度:0.5级,通讯功能
测功机控制器 NX6000 1 转速、转矩采集、测功机负载励磁调节控制,精度:转速:0.2级,转矩0.5级。通讯功能。
磁粉测功机 ZF20KB 1 20N.m,连续运行功率:2000W,短时运行功率:4000W最高转速:3000r/min。配标定夹具、电机安装夹具。
三维调节台 三维调节台 1 上下调节,左右调节,前后调节,配套磁粉测功机使用。
控制柜(立式) NX-KZ 1 测试系统控制(按钮、开关、接触器电路、空气开关),立式。
测试软件 VB8.0 1 测功机性能测试,数据、曲线、报表。
工控机、显示器 工控机、显示器 1 工控机,显示器(17寸)
