工程机械发动机解剖演示台(康明斯)

  • 产品名称: 工程机械发动机解剖演示台(康明斯)
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-GF28
  • 产品价格: 询价
  • 添加时间: 2018-11-06
  • 分    享:
产品详情
询盘

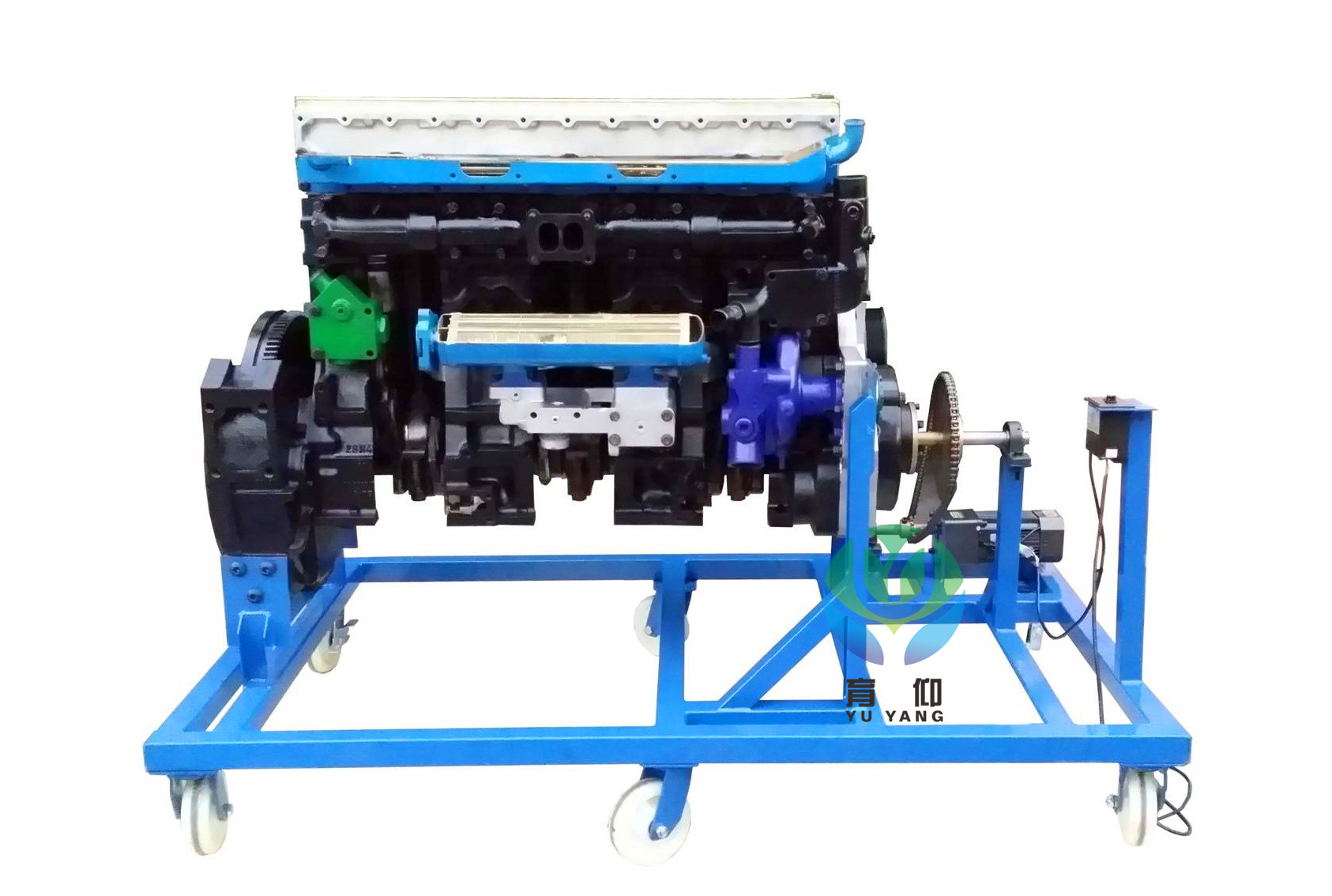

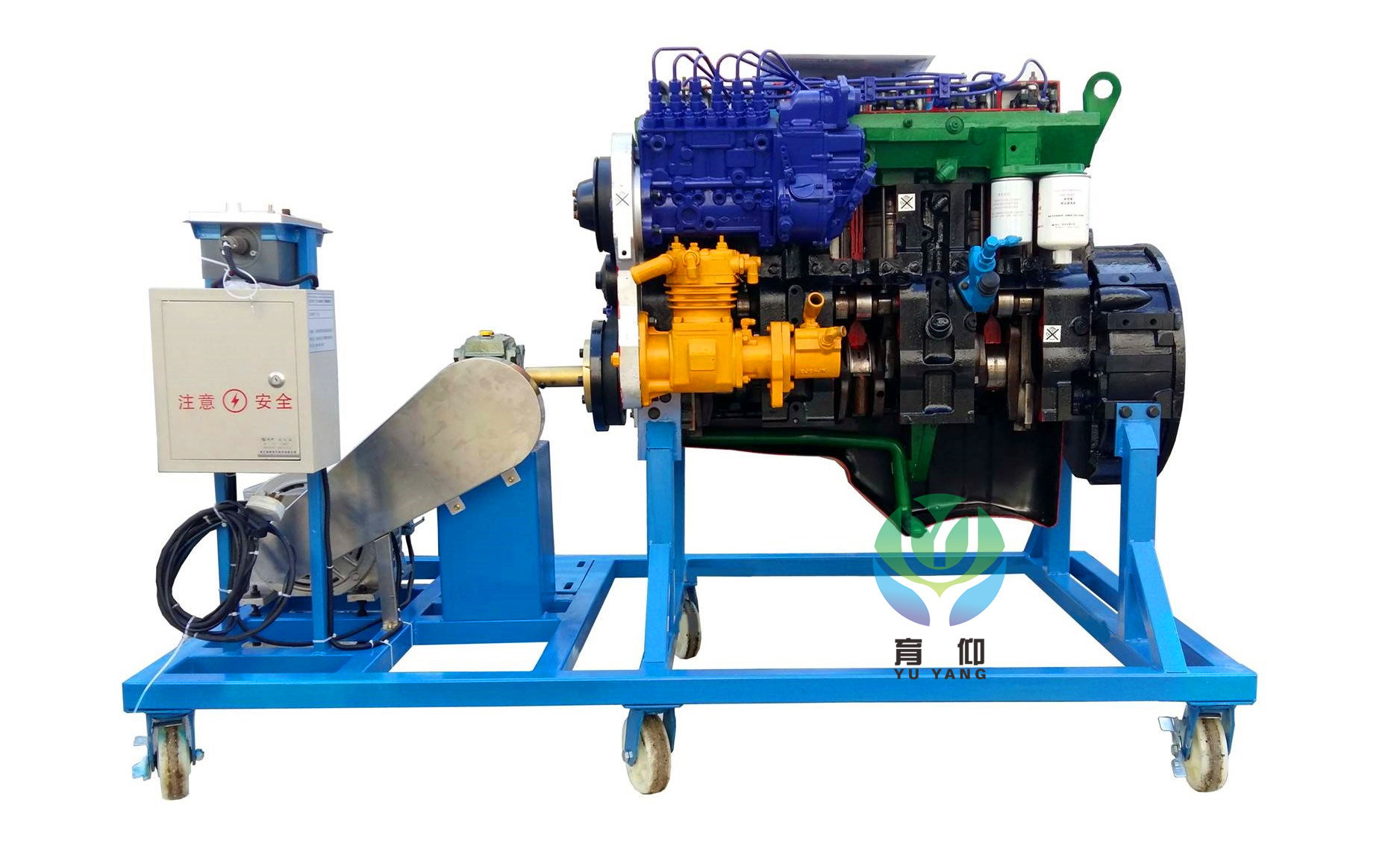

(康明斯6CT)

(康明斯M11)

(康明斯NT855)
一、产品简介
该设备采用康明斯发动机总成进行剖面处理,各部件齐全,剖面位置合理,能全面展示发动机内外部结构和部件的运动情况,适用于发动机原理和机械机构的教学。
二、功能特点
1.采用原厂发动机实物总成进行机构切剖,充分展示发动机机构部分的内外结构。
2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转,真实演示发动机内部机械部件的运动过程。
4.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。
5.解剖部位:
缸体(活塞与曲轴运行外可观察);
气门室盖(凸轮轴运行外可观察);
气缸盖(进排气门运行外可观察);
进排气歧管与滤清器;
发电机与水泵;
正时机构(正时机构运行外可观察);
三、技术规格
外形尺寸:1500×700×1200mm(长×宽×高)
动力电源:380V
齿轮减速电机:
额定电压:AC 380v
额定功率:1500W
额定转速:0-15转/分
工作温度:-40℃~+50℃
颜色:7032
钢管:60*60*3mm
移动脚轮:200*80mm
四、基本配置(每台)
序号 名称 规格型号 单位 数量
1 解剖发动机总成   1
  齿轮减速电机 380V 1500W 1
3 漏电保护开关   1
4 移动台架(带自锁脚轮装置) 1500×700×1200mm(长×宽×高) 1
