电热水器维修与安装实验装置

  • 产品名称: 电热水器维修与安装实验装置
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-JD83
  • 产品价格: 询价
  • 添加时间: 2018-11-08
  • 分    享:
产品详情
询盘

一、产品概述
家用智能电热水器维修与安装实验装置是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置同时满足职业学院、技工学校、农民工职业培训、职教中心、鉴定站 / 所的家电类专业及家电维修工类维修实操,以及中级、高级工的技能鉴定考核。
二、技术性能
1. 输入电源:单相三线制 AC220V ± 10% 50HZ
2. 工作环境:温度 -10 ℃ ~ + 50 ℃ 相对湿度< 85% ( 25 ℃ )
3. 整机容量:< 2KW
4. 安全保护:动作电流≤ 30mA 、动作时间≤ 0.1s
5. 外形尺寸: 100cm × 70cm × 165cm
6 .具有实验室管理系统,带密码开机和定时关机功能
三、系统组成

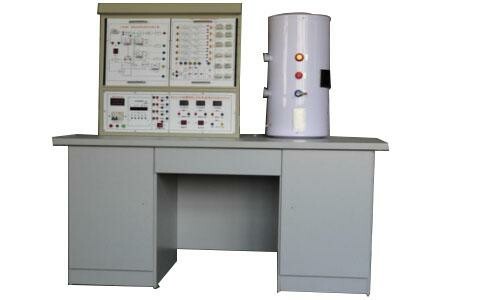

1. 本装置由实训控制屏、实训桌、电热水器和实训组件四部分组成
• 实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)
2. 交流电源(均带有过流保护)
输出电源:市电不隔离输出 220V 50HZ、隔离变压器输出 220V 50HZ
3. 直流电源:± 24V/+12V/+5V
4.电热水器器: 遥控密闭型储水式电热水器
(三)实训组件
本装置由遥控密闭型储水式电热水器模块、实验水箱,循环水泵、智能实训考核系统组成。
1. 电热水器实训模块
配置电热器内部电路控制系统原理图,故障模拟检测点,内置设故排故系统(可由电脑随机故障点)、故障点采用可更换透明元件、即学生根据故障现象排查损坏元件,采用插拔式更换元件。
2. 智能实训考核系统
(1) 计算机可以监控 1-126 台家用电器智能考核台
(2) 已设置多个故障点。
(3) 具有发卷功能
(4) 具有收卷功能
(5) 具有单台和全部实验台清零功能
(6) 具有自动检测各家用电器考核台的通讯联机情况
(7) 可以生成学生个人成绩单
(8) 可以对学生考核情况进行统计、分析
(9) 设有进入系统密码,进入系统后能够修改密码
(10) 具有打印功能
(11) 具有答题次数限制功能
(12) 学生台配智能答题器,学生可以通过答题器与都师进行数据交换
(四)实训桌: 整体结构采用钢木落地台式 ,利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。
四、实训项目
1. 电热水器安装与管路设计实验
2. 主板 +12V 电源丢失故障
3. 红外接收头损坏故障
4. 指示灯亮不加热故障现象与维修
5. 电热水器加热温度低于设定温度故障现象与维修
6. 电热水器温度传感器故障
7. 按键开关损坏
8. 漏电开关故障
9. 电加热故障
10. 热水器温度保险故障
五、设备主要配置与配用工具:
序号 名称 数量 单位 备注
1 智能电热水器 1 2.5KW
2 铝型材实验台桌 1
3 电热水器检测实验板 1
4 循环水泵 1 125W
5 试验水箱 1 300*300MM
6 数字万用表 1 DP-900
7 螺丝刀 10 +/-字各式
8 活动扳手 2 25*300
9 防静电烙铁 2 50W
10 实验指导书 1
