家用中央空调实训考核装置

  • 产品名称: 家用中央空调实训考核装置
  • 公司名称: 上海育仰科教设备有限公司
  • 型号规格: YUY-JD30
  • 产品价格: 面议
  • 添加时间: 2018-11-04
  • 分    享:
产品详情
询盘
"家用中央空调实训考核装置,是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。
一、特
1.系统采用一拖三机组,其特点为质量优、体积小、压缩机变频调节。变频压缩机可调节范围位于其额定能力的48%~104%之间,其能量调节须考虑到压缩机频率调整所需的时间,由于变频压缩机本身的动态特性限制,在调整能量时应小于一定的速度,故调节为分步,分阶段调节;而压缩机电动机的转速是根据室内空调负载成比例变化的。
2.系统终端处理机多样化:采用天井式(嵌入式)、挂壁式、风机盘管三种形式的终端处理机组;让学生了解室内机组的多样化的结构形式。
3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。
4.系统的完整性、独立性:与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。
5.操作台只需交流220V电源即可投入使用,占地面积小,节约用房、减少基建投资。
6.装置直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观 装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
7.实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
8.设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。
二、技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
3.装置容量:<3.8kVA
4.外形尺寸:3400mm×1100mm×2100mm
5.制冷剂类型:R410a
6.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、装置的基本组成
充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
1.装置底盘采用加强钣金结构设计,框架采用铝型材结合铝塑板封面组成。
2.家用多联空调机组1套:系统采用市场3匹变频机组,室内机有终端处理机组组成。天井式(嵌入式)1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统;让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
3.智能温度控制器3套:智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能;显示工作状态和便于观察被空调房间内温度,操作方便。
4.工作流程图板3套:工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
5.测量仪表1套:配备指针式真空压力表、温度显示仪表等。
四、装置的基本配置
序号 名  称 主要部件、器件及规格 数 量
1 模拟房间(挂壁式) 长×宽×高为100cm×100cm×215cm
挂壁式室内机参数:制冷量:3.6kW、制热量:4.0(4.6)kW、循环风量:500m3/h、风电电机输入功率:0.048kW、辅助电加热输入功率:0.6kW、连接方式喇叭口连接
1套
2 模拟房间(天井式) 长×宽×高为100cm×100cm×215cm
天井式室内机参数:制冷量:2.0kW、制热量:2.0kW、循环风量:180m3/h、
1套
3 模拟房间(风机盘管式) 长×宽×高为100cm×100cm×215cm
风机盘管式室内机参数:制冷量:2.0kW、制热量:2.0kW、循环风量:270m3/h、连接方式:喇叭口连接
1套
4 室外机组 额定制冷量:8.0kW、额定制冷量:8.0kW、制冷综合性能系统3.8W/W、能效等级:N1、压缩机:直流变频双转子、制冷剂:R410a、充注量:5.0kg、连接方式:喇叭口连接 1套
5 测量仪表 耐震真空压力表:量程-0.1~1.5MPa、-0.1~3.5Mpa;
温度指示表:测量范围::-40℃~70℃
1套
6 扳手 0-300mm   2把
7 螺丝刀 十字 1把
8 内六角扳手 6mm   1把
9 产品使用说明书   1份
10   产品实验指书   1份
实训项目
1.室外机组电气控制原理基础知识
2.室内机组电气控制原理基础知识(三个内机)
3.制冷系统流程原理
4.系统不同工况操作
5.系统故障模拟设置
三、实训项目
模块一:VRV空调系统认知与操作运行
模块二:中央空调系统安装调试
环节一 中央空调系统安装
环节二 中央空调控制系统安装
环节三 中央空调工程调试
要点:
1、室外机、室内机的安装方法与标准
2、管道系统的安装方法与标准
3、配电与控制系统安装方法与标准
4、工程调试的主要内容、步骤和方法
模块三:中央空调系统故障诊断维修
1.常规故障诊断分析
2.微电脑故障诊断分析
3.高压保护实训
4.室内一传感器实训
5.通信电路实训
6.室内机三通信故障
7.室内机二通信故障
8.室内机一通信故障
9.室内二传感器实训
10.室内三传感器实训
11.室内机安装设置实训
12.控制面板故障分析
13.减少室内机的的现象分析
要点:1、制冷系统常见问题 2、配电系统常见问题 3、控制系统常见问题 4、数据采集系统使用、数据分析与诊断
实验一:制冷工况性能测试
主要内容:运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
实验二:采暖工况(热泵)性能测试
主要内容:运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究;
实验三:变频控制性能实验
四、技术参数
1、电源:三相五线AC380V±10% 50Hz 室外机总电流25A
2、工作环境:温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、采用微电脑变频控制,可以通过总线实现集中控制检修。
4、具有专用数据采集系统,在上位计算机实现参数检测,故障记录,数据曲线等
五、主要特色
★智能中央机测试控制软件(现场演示)
1、中央空调测试程序
中央空调机由于工程复杂,设备分散,有的已经装修在开花板上测试程序,一但出现了故障,工程量相当大,为了能够快速准确地测出故障是由主机机组还是室内机的故障的,每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。
我公司生产的中央空调设备由厂家提供了中央空调测试维修控制程序软件;能够准确地快速确定故障发生在哪个机组,软件同时我显示空调100多个在线数据和运行状态,据不同的机型有不同的界面,具体为:1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。
2、监测维修软件

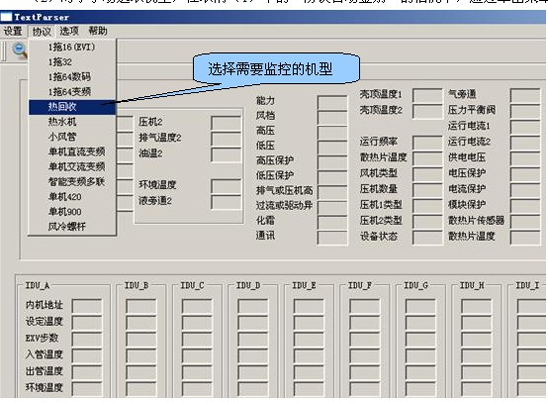

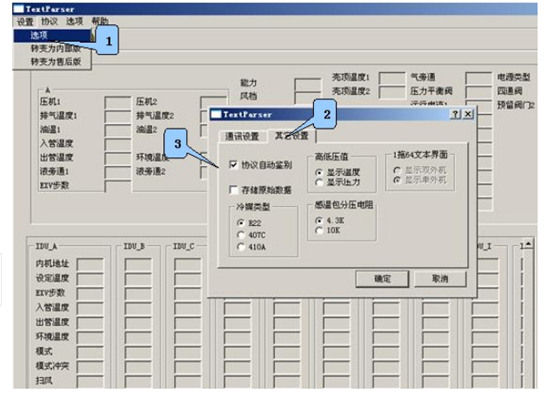

软件配有中央空调和空调主机系统转换,软件可"手动"或"自动"选取需要监测的机型:
3、显示界面

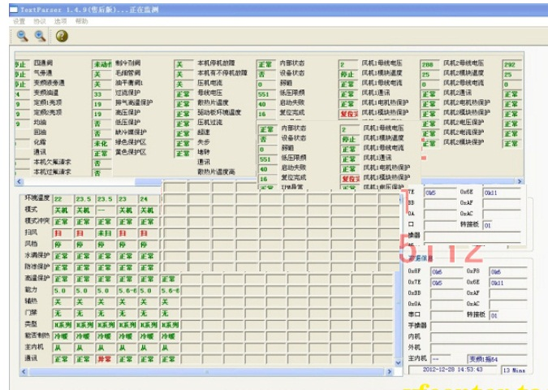

参数设置都正确后,就可以对机组进行监测了,始监测",软件会对数据进行解析,显示和存储。软件的显示界面主要有两个:文本显示界面和曲线显示界面

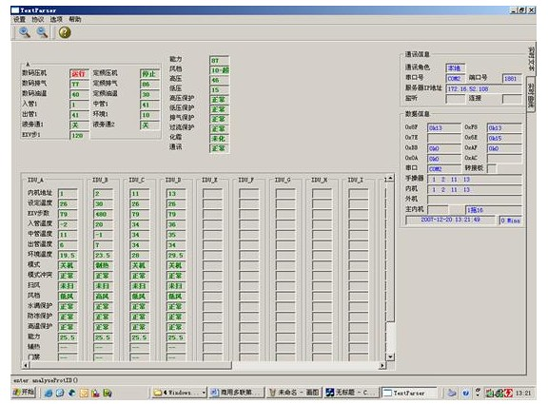

文本显示界面:可测试压缩机的运转频率,传感器的各种数据,电子膨胀阀的工作步数等几十种中央空调的工作数据和状态,
 在该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中,显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。

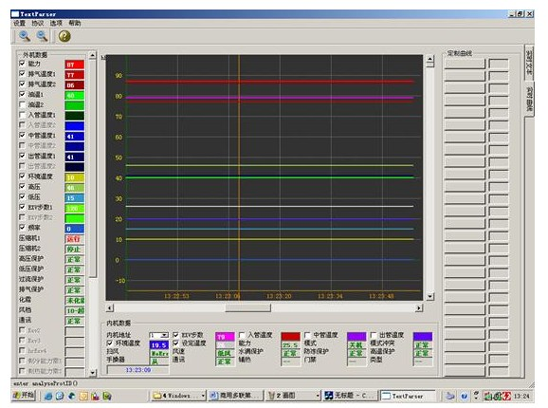

4) 曲线显示界面
4远程控制内机
软件可实现对内机的控制,,可以对1-64台内机的状态进行设定。
