电工电子技术创新设计实训装置

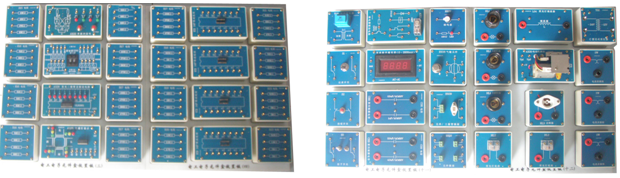

                                                             实训装置参考图片

                                                        部分透明电工元件盒
一、设备概述
本实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电工原理>、<电路与磁路>、<电工学>、等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。
电工创新实训模块为塑料有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
工作电源：三相五线 AC 3800V±10%  50Hz
温度：－10～40℃；环境湿度：≤90%（25℃）
外形尺寸：长×宽×高=1600×700×1900㎜
整机功耗：≤1.0KW
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用塑料有机盒，兼作实物示教，一举多得。电工电子单元模块包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
本设备各个功能模块单元功能构成：
电源仪表控制屏部分介绍：
电源仪表控制屏箱体采用铁质双层亚光密纹喷塑结构，铝质面板。
还设有铝合金安装支架，具体见实验台参考图片。
（1）总电源模块：
三相四线交流电源（0~380V），包括三相电源总开关（带漏电和短路保护）1个，熔断器3只，220V指示灯3个，安全插座5只。
（2）三相交流电源模块
提供三相380V/220V可转换的交流电源，带安全隔离变压器输出。
（3） 低压交流电源模块
电压3－24V分七档可调，分3V，6V，9V，12V，15V，18V，24V输出，最大输出电流1.5A，电流表指示， 同时提供双17V带中心抽头变压器一只。
（4）双路稳流稳压电源模块
二路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。
（5）交直流测量仪表模块
1）外测直流电流表  精度0.5级，三位半数字式显示，测量范围0～20mA
2）外测直流电流表  精度0.5级，三位半数字式显示，测量范围0～200mA
3）外测直流电流表  精度0.5级，三位半数字式显示，测量范围0～2000mA
4）外测交流电流表（真有效值表） 测量范围：0-5A，分为毫安与安培部分，量程自动判断，自动切换，测量精度为0.5级。
5）外测直流电压表：智能型仪表，精度0.5级，三位半数字式显示，测量范围：0-300V，手动量程为：2V、20V、300V
6）外测交流电压表（真有效值表） 测量范围：0-500V，分为毫伏档与伏档位，量程自动判断，自动切换，测量精度为0.5级。
7）交流功率及功率因数表
可以测量功率及功率因数，三位半数字显示，测量精度0.5级，电压、电流量程分别为 500V、5A
6）大功率电阻模块
提供900欧/150W×2 大功率可调电阻一只。
7）直流恒流源  设有数字显示，0-500mA直流恒流输出。
8）实验导线
强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插。
9）工具
1）胜利牌数字万用表（VC890D）
直流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
交流电压量程：20V/200V/750V，精度±(0.8%+5)
直流电流：20mA/200mA /20A，精度±(1.5%+3)
交流电流：200mA /20A，精度±(1.5%+5)
电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
四、本设备可以完成的实训项目
电工基础实训项目
1）电气测量概述
2）直流电路
*项目一  电气仪表的使用和测量误差的计算
项目二  电路元件伏安特性的测绘
项目三  未知电阻的测量;―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）
项目四  电位、电压的测定及电路电位图的绘制
项目五  基尔霍夫定律的验证与应用
项目六  常用供电电路特点和电子电路最大功率输出条件的研究
项目七  实际直流稳压电源和直流稳流电源的研究（综合应用项目）
项目八  叠加定理的验证与应用―多信号叠加控制电路的研究（综合应用项目）
项目九  戴维南定理和电桥电路的应用
3）交流电路
项目十   电阻电感串联电路（日光灯电路）的分析与研究
项目十一 阻容移相电路的应用―调光台灯电路的研究（综合应用项目）
项目十二 交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究
项目十三 R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究
*项目十四 R、L、C串联谐振电路的研究项目十五 三相四线制负载电压，电流的测量
*项目十六 三相三线制对称负载星形及三角形接法时负载电压与电流的测定
4）磁路自感、互感与变压器
项目十七 自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法
项目十八 互感电路的研究
项目十九 单相变压器特性的研究
项目二十 单相变压器并联运行特点的研究
5）电路暂态过程
项目二十一  一阶电路暂态过程的研究
项目二十二  微分电路和积分电路及其应用（综合应用项目）
模拟电子技术综合应用、创新实训项目目录
项目一  常用二极管的性能测试及应用
项目二  双极晶体管及场效管输出特性的测定
项目三  单管放大电路的研究
项目四  两极放大电路及负反馈放大电路的研究
项目五  助听器电路的调试（电子产品线路）（综合应用）
项目六  恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七  三极管放大电路故障排除
项目八  整流、滤波及稳压电路的研究
项目九  直流稳压正、负电源电路的研究
项目十  典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一  OTL功率放大电路的故障排除
项目十二  LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三   运算放大器基本运算电路
项目十四   对由运放器组成的积分运算电路、微分运算电路
项目十五   对由运放器组成的电压比较器传输特性的研究
项目十六   气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七  方波、三角波和锯齿波发生器电路的研究与测试
项目十八  三角波、方波及正弦波发生器的制作竞赛
项目十九  RC（文式桥式）正弦波振荡器和制作与调试
项目二十  电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二  直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三  恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目：
一）基础实训项目
项目一  基本逻辑门电路功能测试
项目二  优先编码器功能测试
项目三  二进制译码器和数据选择器功能测试
项目四  全加器和超前进位全加器功能测试
项目五  数值比较器功能测试
项目六  七段码锁存/译码/驱动器功能测试
项目七  各类触发器功能测试
项目八  双向移位寄存器功能测试
项目九  二一五一十进制计数器功能测试
项目十  二位十进制计数/译码/驱动/显示电路
项目十一  可逆十进制计数电路功能测试
项目十二  N进制计数电路功能测试
项目十三  555定时器基本应用电路
项目十四  微分型单稳态触发器
项目十五  集成单稳态触发器及其应用
项目十六  集成施密特触发器及其应用
二）综合应用实训项目
项目十七  声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八  8线数据传输电路（电子产品线路）（综合应用）
项目十九  4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十  秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一  救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三  数控变频三角波—方波发生器
项目二十四  移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五  8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六  触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七  数字钟电路（电子产品线路）（综合应用）
项目二十八  二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九  交通灯控制电路（电子产品线路）（综合应用）
项目三十   升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一  光电转换加/减计数电路（电子产品线路）（综合应用）
三）电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）

序号	产品名称	型号规格	数量	单位	备注
1	电子工艺实训桌	带万向轮灵活移动	1	张	铝合金框架
2	电子工艺电源台		1	台	铁质
3	函数发生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	台	已装实训台上 客户无须另购
4	数字频率计（可内测与外侧）	100MHz	1	台	已装实训台上 客户无须另购
5	电子元件模块	配有10块放置板	1	套	见表一
6	实验连接线		1	套	1套

表一       电工电子透明元件盒

序号	产品名称	型号规格	产品代号	单位
1	RJ水泥电阻(5W)	51Ω	R01	1块
	RX线绕电阻(5W)	200Ω
		100Ω
2	RJ金属膜电阻(2W)	330Ω	R02	1块
		470Ω
		510Ω
3	RJ金属膜电阻(2W)	330Ω	R03	1块
		510Ω
		680Ω
4	RJ金属膜电阻(2W)	1K	R04	1块
		2K
		3.3K
5	RJ金属膜电阻(2W)	3.3K	R05	1块
		4.7K
		6.8K
6	RJ金属膜电阻(2W)	10K	R06	3块
		22K
		47K
7	锰铜丝电阻(3A)	0.1Ω	R07	1块
		0.2Ω
		0.4Ω
8	RT碳膜电阻(1W)	1Ω	R08	1块
		4.7Ω
		10Ω
		27Ω
9	RT碳膜电阻(1W)	39Ω	R09	1块
		47Ω
		56Ω
		68Ω
10	RJ金属膜电阻(1W)	100Ω	R10	1块
		150Ω
		200Ω
		300Ω
11	RJ金属膜电阻(1W)	390Ω	R11	1块
		470Ω
		560Ω
		680Ω
12	RJ金属膜电阻(1/2 W)	560Ω	R12	1块
		820Ω
		1K
		1K
13	RJ金属膜电阻( 1/2 W)	1.2K	R13	1块
		2K
		2.7K
		3K
14	RJ金属膜电阻( 1/2W)	4.7K	R14	1块
		5.1K
		6.8K
		8.2K
15	RJ金属膜电阻( 1/2W)	10K	R15	1块
		15K
		27K
		33K
16	RJ金属膜电阻( 1/2W)	51K	R16	4块
		56K
		62K
		68K
17	RJ金属膜电阻( 1/2W)	100K	R17	4块
		270K
		390K
		470K
18	RJ金属膜电阻( 1/2W)	820K	R18	1块
		1M
		2.2M
		10M
19	RJ金属膜电阻(1/2W)	120Ω	R19	1块
		180Ω
		220Ω
		620Ω
20	RJ金属膜电阻( 1/2W)	1.5K	R20	1块
		2.2K
		2.7K
		3.9K
21	RJ金属膜电阻( 1/2 W)	6.2K	R21	1块
		20K
		24K
		47K
22	RJ金属膜电阻( 1/2W)	51K	R22	1块
		150K
		220K
		3M
23	RJ金属膜电阻( 1/2W)	510K	R23	2块
		1.1M
		2M
		2M
24	CL聚脂膜电容	1000pF	C01	2块
		2200   pF
	CBB聚丙烯膜电容	3300   pF
25	CBB聚丙烯膜电容	4700   pF	C02	2块
		0.01μF
		0.022μF
26	CBB聚丙烯膜电容	0.033μF	C03	4块
		0.047μF
		0.1μF
27	CBB聚丙烯膜电容	0.22μF	C04	1块
		0.47μF
		1μF
28	CBB聚丙烯膜电容	0.47μF	C05	1块
		1μF
		0.33μF
29	CD铝电解电容(50V DC)	3.3μF	C06	2块
		4.7μF
		10μF
30	CD铝电解电容(50V DC)	100μF	C07	1块
		220μF
		470μF
31	CBB聚丙烯膜电容	0.5μF （450V  AC）	C08	1块
		1.0μF （450V  AC）
32	CBB聚丙烯膜电容	2.0μF (450V   AC)	C09	1块
		4.0μF (450V   AC)
33	CC瓷片电容	20   pF	C10	1块
		1500   pF
	CBB聚丙烯膜电容	2200   pF
34	CC瓷片电容	20   pF	C11	1块
	CBB聚丙烯膜电容	33   pF
		100   pF
35	可调电容	10～60 pF	C12	1块
		220   pF
		20～120 pF
36	CC瓷片电容	20   pF	C13	1块
	CL聚脂膜电容	2200   pF
		5600   pF
37	CBB聚丙烯膜电容	0.047μF	C14	1块
		0.01μF
		0.1μF
38	CD铝电解电容(50V DC)	2.2μF	C15	2块
		33μF
		47μF
39	WX线绕电位器（WX050）	100(5W)(去盖)	RP1	1块
40	WH碳膜电位器（WH118）	470(2W)(去盖)	RP2	1块
41	WH碳膜电位器(WH118)	1K   (2W)	RP3	1块
42	WX线绕电位器(WX14-12)	4.7K(1W)(去盖)	RP5	1块
43	WH碳膜电位器(WH5)	10K   (1/2W) (去盖)	RP6	1块
44	WH碳膜电位器(WH5)	22K(1/2W)	RP7	1块
45	WH碳膜电位器(WH5)	33K(1/2W)	RP8	1块
46	WH碳膜电位器(WH118)	47K   (2W)	RP9	1块
47	WH碳膜电位器(WH118)	100K   (2W)	RP10	1块
48	WH碳膜电位器(WH118)	470K   (2W)	RP11	1块
49	WH碳膜电位器(WH118)	1M   (2W)	RP12	1块
50	绕线式电位器（WXD3-12）	1K   (2W)	RP13	1块
51	线绕电感	电感L=30mH	L01	1块
52	线绕电感	电感L=100mH	L02	1块
53	色码电感	22μH	L03	1块
		82μH
		180μH
54	荧光灯整流器	8W	L04	1块
55	色码电感	330μH	L05	1块
	柱形电感	47μH
	色码电感	100μH
56	EI型壳式变压器	24V/12V	T01	1块
57	C型芯式变压器	24V/12V	T02	1块
58	R型芯式变压器	24V/12V	T03	1块
59	脉冲变压器（单双脉冲）	KMB-0021	T05	1块
60	集成底座	8P	IC1	2块
61	集成底座	14P	IC2	5块
62	集成底座	16P	IC3	4块
63	集成底座	18P	IC4	2块
64	集成底座	20P	IC5	1块
65	集成底座	28P	IC7	1块
66	单向击穿二极管(稳压管)	1N4728A (3.3V   1W)	VS1	1块
		1N4733A   (5V 1W)
		1N4735A (6.2V   1W)
67	单向击穿二极管(稳压管)	1N4738A (8.2V   1W)	VS2	1块
		1N4740A (10V   1W)
		1N4742A (12V   1W)
68	双向稳压管 (1W)	5V	VS3	1块
		8.2V
		10V
		12V
69	整流二极管	1N4007×4	VD1	1块
70	开关二极管	1N4148×2	VD2	1块
	肖特基二极管	1N5818
		1N5819
71	三极管	TIP42C	VT1	1块
		BU406
	散热器	ST25×2
72	三极管	9012	VT2	1块
		TIP41C
	散热器	ST25×1
73	三极管	9013	VT3	1块
		TIP41C
	散热器	ST25×1
74	晶闸管	BT151	VT4	1块
	场效应管	3DJ7
	散热器	ST25×1
75	增强型场效应管	IRF630   (N沟道)	VT5	1块
		IRF9620(P沟道)
	散热器	ST25×2
76	IGBT管	10N60×2	VT6	1块
		1N4148×2
	散热器	ST25×2
77	晶闸管电路	（51Ω、0.1μF、BT151、FU）×3	VT7	1块
	散热器	ST25×3
78	双向触发二极管	BD3	VT8	1块
	双向晶闸管	BT135
	散热器	ST25×1
79	仪表开关	KN32B	S1	1块
80	按钮开关	AN4	S2	1块
81	钮子开关	KNX1×2	S3	1块
82	白炽灯座		HL1	3块
83	荧光灯底座		HL2	2块
84	启辉器		HL3	1块
85	指示灯	6.3V	HL4	1块
86	熔断丝		FU	1块
87	电流表插座		SW	3块
88	共阴数码管	0.5吋	BX01	1块
	电阻	300Ω×8个
89	稳压集成	LM337	BX04	1块
		LM317
	散热器	ST25×2
90	MIC声电传感器	CZN-15EN	BX05	1块
	石英晶体振荡器	32.768石英晶体
		10MΩ电阻
		33   pF电容器×2
91	扬声器	8Ω	BX06	1块
92	蜂鸣器	TMB12A12	BX07	1块
	LED	5个大（红）
	电阻	100Ω/0.25W
93	气敏元件	QM-J3	BX08	1块
94	三极管插座	127-3T	BX09	1块
	元件插座
95	元件插座	127-2T×4	BX10	1块
96	音乐芯片	JD9300Y	BX11	1块
	纽子开关	KNX1
97	保险丝	FU	AX1稳压管稳压电路	1块
	二极管	1N4007×4
	电容	1000μF /50V
		100μF /35V
		0.1μF
	稳压管	1N4733   (5.1V)
98	电位器	4.7K(WH5)   ×2	AX2信号叠加控制单元	1块
	电阻	6.8K/0.25W
		2.7K/0.25W
		3.3K/0.25W
		10K/0.25W
	三极管	9013
99	电阻	100Ω/0.25W×2	AX3铜电阻温度计电路	1块
		39Ω/0.25W
		33Ω/0.25W
	温度传感器	LM35
	珐琅电阻	RX20-10W   20Ω
	纽子开关	KNX1×2
	电位器	470Ω(WH5)
	铜电阻	Cu-50
100	直流数字毫伏表	0～2000mV	AX4直流数字毫伏表	1块
101	保险丝	FU	AX5                           直流恒压源	1块
	二极管	1N4007×4
	电容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散热器	ST25×1
102	稳压管	1N4733A×2	AX6直流恒流源	1块
	电阻	100Ω/0.25W
		27Ω/0.25W
		510Ω/0.25W
	电位器	4K7(WH5)
	三极管	TIP42C
	散热器	ST25×1
103	电位器	10K（WH5）×2	AX9运放电路	1块
	二极管	1N4148×2
	电容	10μF /35V
	集成	OP07
	集成底座	8P
104	集成运放	LM358	AX10双运放电路	1块
	集成底座	8P
105	继电器	GZR-2   12V	AX11继电器驱动电路	1块
	三极管	9013
	二极管	1N4148
106	电容	1000μF/50V×2	AX12 78系列稳压源	1块
		0.33μF×2
	插座	127-3T
107	电容	1000μF/50V×2	AX13 79系列稳压源	1块
		0.33μF×2
	插座	127-3T
108	电位器	22K(WH5)	AX14 单结晶体管触发电路	1块
	单结晶体管	BT33
	电阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三极管	9013
	二极管	1N4148Ω×2
109	功放	LM386	AX15功率放大集成电路	1块
	电阻	10Ω/0.25W×2
	电容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
110	集成	MC34063A	AX16集成转换器	1块
	集成底座	8P
111	拨码开关	红(5T) 蓝(4T)	AX17单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
112	拨码开关	红(5T) 蓝(4T)	AX18单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
113	光电开关	1A05HR×2	AX20电动机测速	1块
	磁性电机	385
	固定支架	配套
114	钮子开关	KNX1×2	AX21  0-1置数单刀双掷开关	1块
115	集成	CD4011	AX22单脉冲信号	1块
		CD1413
	集成底座	14P
		16P
	电阻	100Ω/0.25W×4
		51Ω/0.25W×4
	复位开关	AN4×2
	LED	红×2 绿×2
116	电阻	100K/0.25W×10	AX23触摸式编码开关	1块
	钮子开关	KNX1
	轻触开关	（6×6×4.3） ×10
117	电阻	51K/0.25W×10	AX24 8421拨码盘	1块
	夹板	KAS-3
	8421拨码开关	KAS-3×2
	二极管	1N4148×8
118	集成	555	AX25 CP时钟脉冲源	2块
	集成底座	8P
	电位器	100k(WH5)×2
	电阻	10k/0.25W×2
		300Ω/0.25W
	二极管	1N4007×2
	电容	10μF/35V
		0.1μF
		0.01μF
	钮子开关	KNX1
	LED	红（5个大）
119	电阻	100Ω/0.25W×7	AX26发光二极管及驱动	1块
	集成	62083
	集成底座	20P
	LED	红×8
120	集成	CD4511	AX27共阴数码管	3块
	集成底座	16P
	电阻	100Ω/0.25W×14
	共阴数码管	0.5寸×2
121	LED	红×4  绿×4黄×4	AX28交通灯电路	1块
	电阻	51Ω/0.25 W×6
	集成	CD1413
	集成底座	16P
122	直流数字毫安表	0～2000mA	AC-A1直流数字毫安表	1块
123	指针微安表	100μA		1块
