科鲁兹发动机翻转架，汽车发动机翻转架

　 一、产品简介

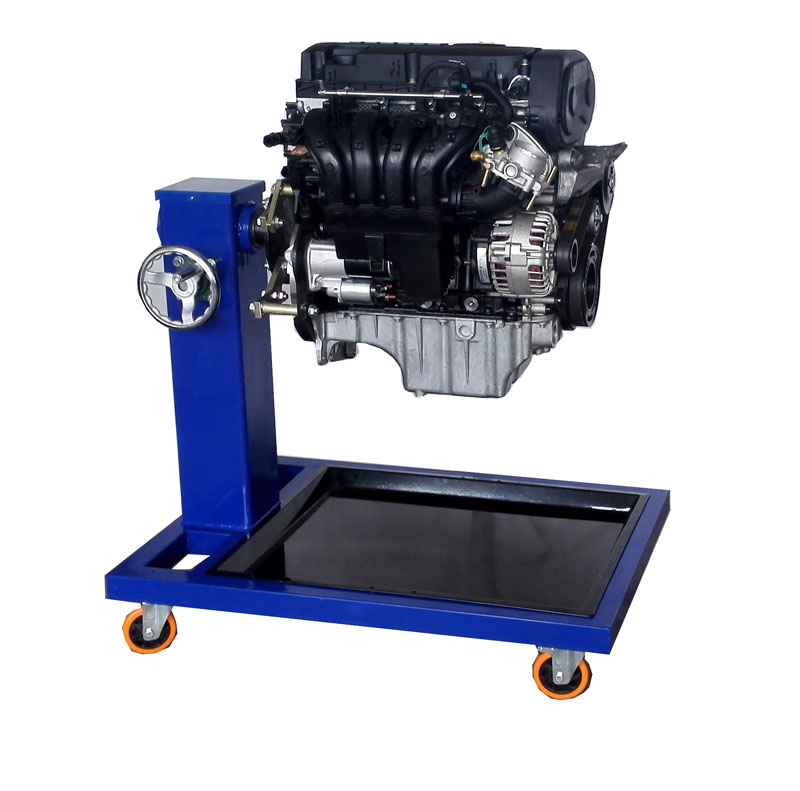

本实训台以科鲁兹电控汽油发动机总成装配在拆装翻转台架上，拆装翻转台架便于学员进行发动机拆卸、检验、测量和装配实训。适用于中高等职业院校和培训机构的汽车电喷发动机构造与维修实训教学，能够满足对电控汽油发动机的结构、工作原理、零部件的测量、诊断和分析的教学和考核需要。本实验操作方便，安全可靠。
二、标准配置
1、采用电控发动机总成，所有传感器、进排气系统、节气门、点火系统、发电机等附件齐全完整。
2、减速机（60#减速机蜗轮蜗杆，减速比例为1：60）、翻转台架、接油盘、移动脚轮等。
三、产品特点
1、把发动机固定在翻转架上，可轴向360度翻转并可在任意角度锁定，确保翻转轻松，自锁稳固，操作空间大，方便拆装；学员可在拆装台架上进行发动机拆装和修理的实操，充分满足发动机解体、装复、调试、检验全过程的要求。
2、大面积接油盘，做到工具、废油、零部件不落地，培养良好的工作习惯；
3、翻转架采用高强度国标钢结构，并采用框架式结构，双轴承支承，确保有足够的承重能力，确保拆装时的安全需要。
4、移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动和稳妥固定。
5、工业造型，结构合理，美观大方，坚固耐用；
四、产品工艺
A）发动机经清洗处理；
B）台架采用国标管材，无缝焊接。金属表面采用高温喷塑处理，漆面坚固美观。
五、规格参数
钢结构经喷烤漆工艺制作而成；
移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动和稳妥固定。
工业造型，结构合理，美观大方，坚固耐用；
产品尺寸：950mm×650mm×850mm（长×宽×高）
加厚方钢制作保证质量
立柱选用150*150方钢4个厚制作
底盘选用50*50*2.2方钢制作
脚轮选用4寸带刹车
重量：190kg
五、实训项目
1．发动机拆装实训；
2．发动机大修工艺实训；
3．发动机结构与原理认识实训；
4．发动机静态检测实训等。

发动机拆装工具清单
序号	设备名称	技术要求		数
				量
1	组合工具	150件套满足桑塔纳发动机及维修的工具 R99-150		1
2	工具车	5抽屉带锁工具车		1
3	丁字套筒	10号 R93-304		1
4	丁字套筒	13号 R93-307		1
5	鲤鱼钳	塑料柄8”鲤鱼钳 R84-098		1
6	尖嘴钳	塑料柄8”尖嘴钳 R84-102		1
7	一字起子	10”  R61-872		1
8	十字起子	10”  R61-846		1
9	张紧轮扳手	用于调整桑塔纳AJR发动机正时皮带张紧轮		1
10	中飞	10毫米系列胶柄快速脱落棘轮扳手RW93-637		1
11	摇把	12.5毫米系列快速摇杆 R86-412		1
12	大-中转换接头	12.5MM系列大小接头R86-414		1
13	内六角接头	3-5毫米（3、4、5三种规格）　　　　　　R87-965 R87-971 R87-972		1
14	内六角接头	6毫米 R87-973		1
15	E10套筒	E10 R85-992		1
16	中型万向节	中型 R86-211		1
17	气缸盖螺栓专用接头	T52桑塔纳AJR气缸盖转筒套筒 97619		1
18	套筒	19号 R86-551		1
19	滑杆	10毫米系列T型滑杆 R86-202		1
20	短接杆	10毫米系列接杆3” R86-206		1
21	T字型内六角（5毫米）	5毫米 R94-347		1
22	T字型内六角（6毫米）	6毫米 R94-348		1
23	T字型内六角（8毫米）	8毫米 R94-350		1
24	指针式扭力扳手	12.5毫米指针式扭力扳手  48111		1
25	预置式扭力扳手（0-100）	1/2G预置式弹力扭力扳手 RSE-01-100		1
26	气门拆装专用扳手	10件套气门拆装工具 09410		1
27	气门锁片拆装用镊子	防静电尖头镊子，用于桑塔纳AJR发动机气门锁片拆装   03153		1
28	橡胶锤	防震橡皮锤35毫米，14OZ　　R57-055		1
29	抱箍拆装钳	桑塔纳AJR发动机水管包箍拆装 A2114		1
30	铁锤	木柄圆头锤，1磅  R54-191		1
31	机油格扳手	手铐式机油滤清器扳手，用于桑塔纳AJR发动机 97427		1
32	磁性吸棒	可弯式捡拾器   R78-020		1
33	活塞环拆装钳	用于拆装活塞环50-80MM		1
34	活塞环安装工具	用于安装桑塔纳AJR发动机活塞  R90-015		1
35	梅花扳手	13号 R85-619		1
36	梅花扳手	17号 R85-668		1
37	梅花扳手	18号 R89-454		1
38	外六角套筒	10-19号各1个（10mm系列公制6角标准套筒）R86-305--R86-314 共10个		1
39	高压导线拆装钳	套筒式 A1411		1
40	火花塞拆装工具	用于拆装桑塔纳AJR发动机火花塞47802		1
41	接杆	12.5毫米系列接杆3”  R88-930		1
42	机油壶	350g		1
44	工作台	120X100X80cm		1
