一、ＲC阻容耦合放大电路原理概述
为使得信号得到充分利用，采用放大电路，放大电路一般是由两级或者两级以上的单级基本放大电路组成。因为，单级基本放大电路的电压放大倍数一般只有几十到几百倍，使得输入微弱信号放大到推动负载工作的状态，通常要经过多个单级基本放大电路多次连续的放大。因此通常会采用多级放大电路来处理微弱的信号。如图1所示，由于耦合电容C5、C2、C3的隔直流作用，各级之间的直流工作状态是完全独立的，因此可分别单独调整静态工作点。但是，对于交流信号，各级之间有着密切的联系，前级的输出电压就是后级的输入信号，因此两级放大器的总电压放大倍数等于各级放大倍数的乘积Au=Au1Au2
，同时后级的输入阻抗也就是前级的负载。
二、ＲC阻容耦合放大电路仿真实验
ＲC阻容耦合放大电路原理图如图1。

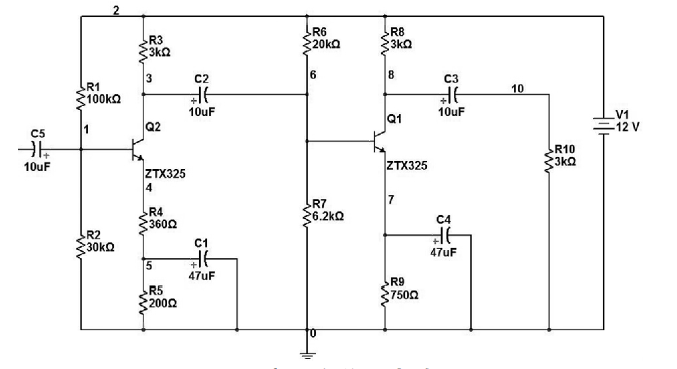

图1ＲC阻容耦合放大电路原理图
实验以及放大电路的应用目的在于得放大效果最佳，因此要使得将静态工作点调到最佳状态。实验调试过程中，逐步增大输入信号幅度，利用示波器观察输出电压，如果输出波形有削底以及缩顶现象时，则表明静态工作点已经处于交流负载线的中点位置。通过不断调节输入信号，使得输出信号波形幅度最大，同时没有显著的失真现象，以便达到信号放大的目的。
在整个实验过程中，需要熟练掌握信号发生器、示波器等仪器。下面就通过实验过程完成ＲC阻容耦合放大电路的验证。
如图2所示输入信号参数如下:

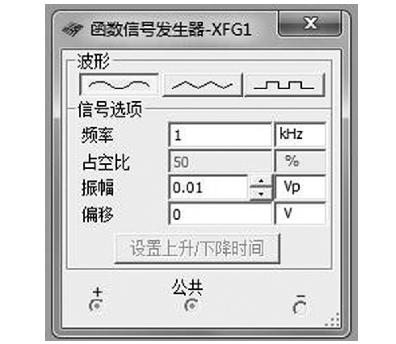

图2输入信号参数
如图3所示，通道A:ui=6．628mv，在ＲC阻容耦合放大电路第一级输出端接入示波器，通道B:测得第一级输出电压u01=13．076mv，所以得出:Au1=u01/ui=13．076/6．628=1．97。

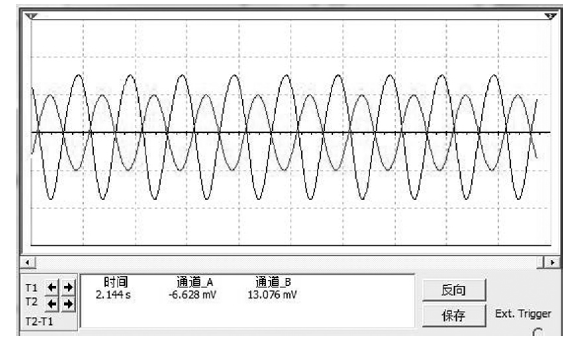

图3输入信号波形(通道A)及一级放大信号波形(通道B)
同理，第二级输出端接入示波器，测得两级放大电压u0=1．825V，波形如图4，得出Au2=u0/u01=1825/13．076=139．6

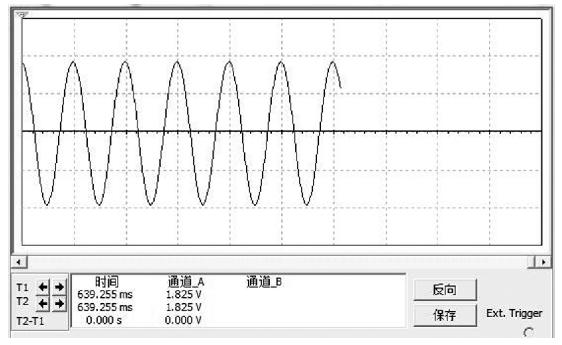

图4输入信号经两级放大后输出波形通过以上数据:则有Au=Au1Au2=1．97*139．6=275
或者
通过以上实验数据得出，在静态工作点调到最佳状态下，微弱信号经过放大电路后，得到了足以驱动负载的放大信号。
