楼宇智能化防盗报警系统设计

在楼宇智能化管理系统中，防盗报警已经成为民用建筑领域向信息化和网络化发展的一个重要内容。采用红外传感器、冲击传感器、指纹识别传感器，终端部分选用声光报警电路、数码显示电路和键盘复位电路，设计楼宇智能化防盗报警系统，具有结构简单、可靠性高、成本低等特点。

1、系统硬件电路

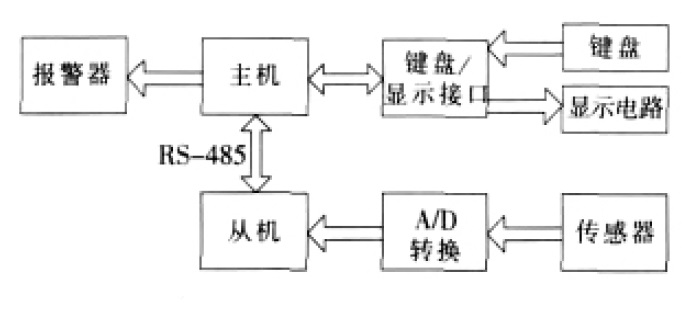

系统采用双CPU 主从控制，由键盘输入、显示、报警、检测（传感器）、A/D 转换及电源电路构成，电路系统如图1 所示。

图1 电路系统图

1.1 CPU

中央处理器采用ATMEL 公司的AT89 系列单片机AT89S51。AT89S51 的算术/逻辑运算部件（ALU）包括运算器、累加器A、寄存器B、暂存器TMP、程序状态字PSW、堆栈指针SP、数据指针DPTR。

1.2 传感器

选用热释电红外传感器、指纹识别传感器、冲击传感器进行探测报警。热释电红外线传感器是一种新型高灵敏度探测元件， 可以测出10~20m 范围内人的行动； 指纹传感器是实现指纹自动采集的关键器件，采用ATMEL 公司生产的芯片FCD4B14； 冲击传感器为在玻璃门上安装的压电型传感器，以检测故意破坏引起的冲击现象，一旦发生险情便可输出报警信号使系统工作。

1.3 A/D 转换器

选用ADC0809 ， 其采样分辨率为8 位的， 以逐次逼近原理进行模-数转换。其内部有一个8 通道多路开关， 可以根据地址码锁存译码后的信号，只选通8 路模拟输入信号中的一个进行A/D 转换。

1.4 上位机键盘/显示接口电路

采用8279 芯片的显示接口组成对LED 数码管应用系统的显示驱动电路。8279 主要由输入/输出控制、数据缓冲器、控制与定时寄存器、扫描计数器、回复缓冲器、FIFO ／ 传感器RAM、显示RAM、显示地址寄存器等电路组成，具有可靠性高、价格低、使用方便等特点。

1.5 上位机输出通道

在单片机检测系统发生故障或处于某种紧急状态时，由单片机系统发出报警信号。采用声光报警，驱动器的输入端接AT89S51 的P1.0。

1.6 主从机通信

采用RS-485 实现主-从机通信。选用MAXIM 公司的MAX489 芯片构成全双工点对点通信电路，该电路不需要应答，可同时发送和接收信息。
2、系统软件设计
主机主程序用于定时器T1 初始化、串行口初始化和传递主机通信所需的入口参数，流程图如图2 所示；从机主程序用于定时器T1、串行口和中断的初始化，流程图如图3 所示。

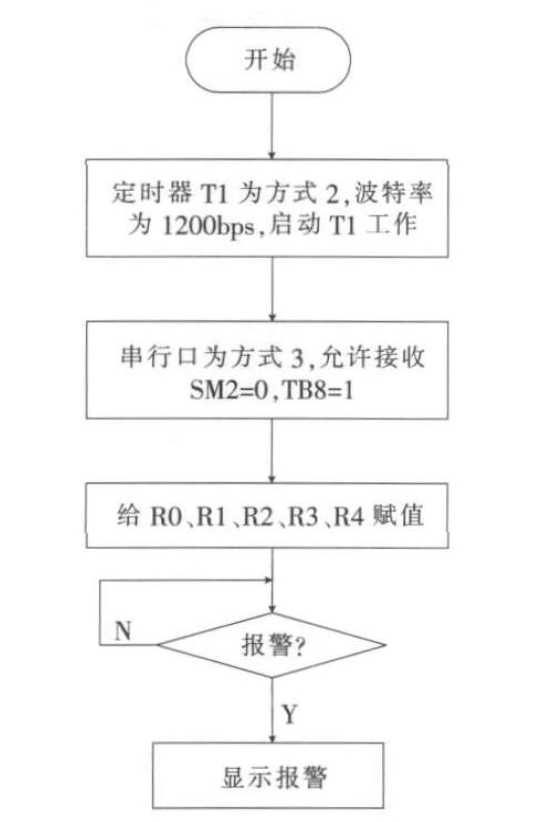

图2 主机主程序流程图

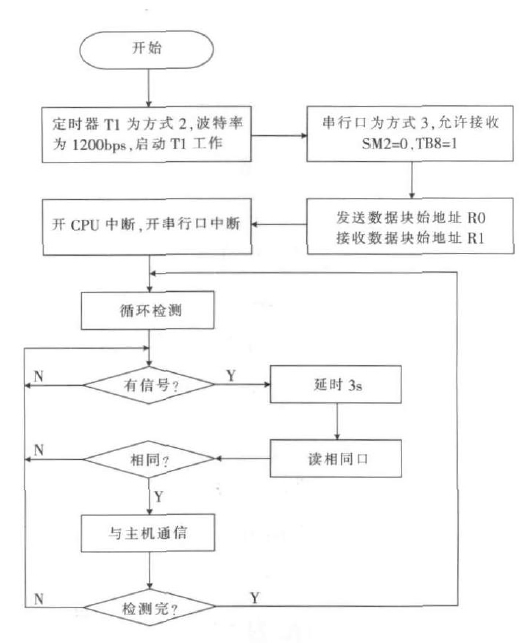

图3 从机主程序流程图

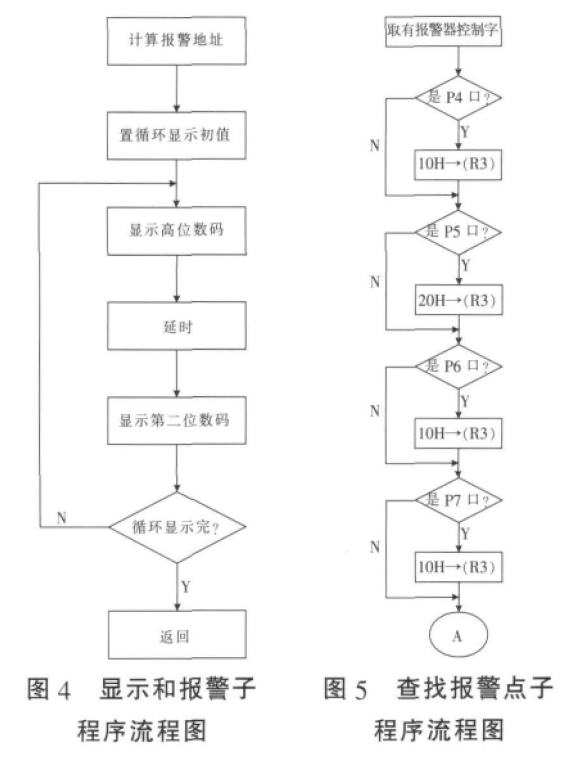

显示子程序通过查表的方式将楼层和房间号显示出来，启动报警程序使系统发出报警信号，完成系统的报警任务，如图4 所示；查找报警点子程序用于查找报警部位的点数， 确定哪些部位发出的报警信号，其流程图如图5 所示。
