单片机系统硬件电路设计

　1.键盘电路设计

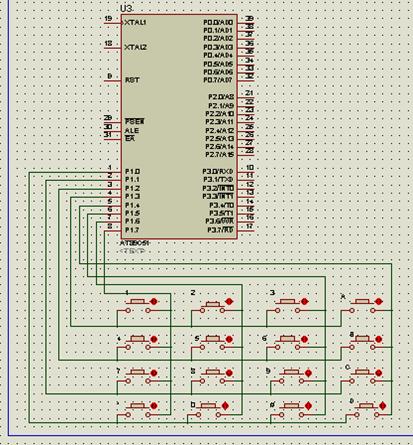

使用矩阵键盘，所以本设计就采用行列式键盘，同时也能减少键盘与单片机接口时所占用的I/O线的数目，在按键比较多的时候，通常采用这样方法。其原理如图3.1
。
图3.1 矩阵键盘
每一条水平（行线）与垂直线（列线）的交叉处不相通，而是通过一个按键来连通，利用这种行列式矩阵结构只需要N条行线和M条列线，即可组成具有N×M个按键的键盘。
在这种行列式矩阵键盘非键盘编码的单片机系统中，键盘处理程序首先执行等待按键并确认有无按键按下的程序段。
当确认有按键按下后，下一步就要识别哪一个按键按下。对键的识别通常有两种方法：一种是常用的逐行扫描查询法；另一种是速度较快的线反转法。
对照图3.1所示的4×4键盘，说明线反转个工作原理。
首先辨别键盘中有无键按下，有单片机I/O口向键盘送全扫描字，然后读入行线状态来判断。方法是：向行线输出全扫描字00H，把全部列线置为低电平，然后将列线的电平状态读入累加器A中。如果有按键按下，总会有一根行线电平被拉至低电平从而使行线不全为1。
判断键盘中哪一个键被按下使通过将列线逐列置低电平后，检查行输入状态来实现的。方法是：依次给列线送低电平，然后查所有行线状态，如果全为1，则所按下的键不在此列；如果不全为1，则所按下的键必在此列，而且是在与零电平行线相交的交点上的那个键。
具体的功能设计如表3.1：
表3.1 按键功能

按 键	键 名	功 能 说 明
1－9键	数 字 键	输 入 密 码
* 键	重 设 密 码 键	设 定 新 密 码
D键	确 定 键	比 较 密 码
# 键	清 除 键	使 显 示 器 清 零

2.LED显示电路

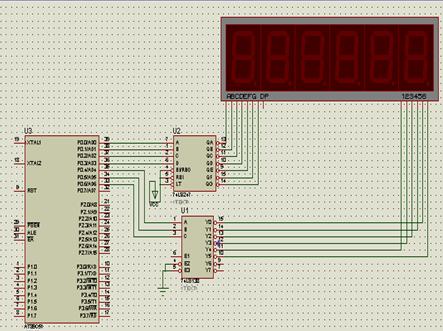

本系统设计的显示电路是为了给使用者以提示而设置的。本系统的显示采用串行显示的方式，只使用单片机的一个串行口，利用74LS247驱动数码管发光显示数码和74LS138控制位选信号，就可以完成单片机的显示功能，显示电路的电路原理图如图3.2所示。
用P0.0—P0.3接74LS247的A，B，C，D四端口，74LS247的输出口接LED的七段显示；而P0.4—P0.6接74LS138的A，B，C三个输入口，74LS138的输出口接LED的位显示。通过软件实现数字和位控制。

图3.2 LED显示电路
用74LS247可以控制输出什么字型。74LS247的逻辑功能表如表3.2：
表3.2 74LS247的逻辑功能表

用74LS138控制位循环显示，其逻辑功能表如表3.3：
表3.3 74LS138逻辑功能表

C	B	A	Y1	Y2	Y0	Y3	Y4	Y5	Y6	Y7
0	0	0	0	1	1	1	1	1	1
0	0	1	1	0	1	1	1	1	1	1
0	1	0	1	1	0	1	1	1	1	1
0	1	1	1	1	1	0	1	1	1	1
1	0	0	1	1	1	1	0	1	1	1
1	0	1	1	1	1	1	1	0	1	1
1	1	0	1	1	1	1	1	1	0	1
1	1	1	1	1	1	1	1	1	1	0

3.开锁电路

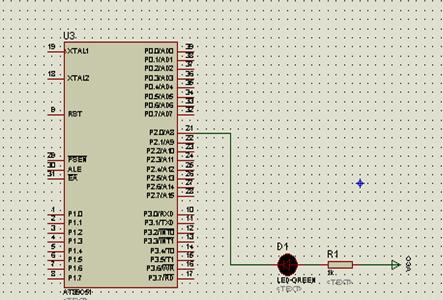

在本次设计中，基于节省材料的原则，暂时用发光二极管代替电磁锁，发光管亮，表示开锁；灭，表示没有开锁。电路图如3.3所示。当P2.0口输出低电平时，二极管发光，表示开锁。

图3.3 开锁电路
4.报警电路

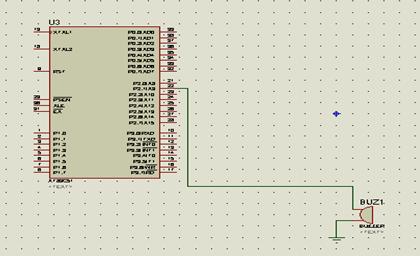

图3.4报警电路
报警模块由蜂鸣器和单片机组成。选择一只压电式蜂鸣器，压电式蜂鸣器工作时约需要100mA驱动电流。蜂鸣器电路如图3.4所示。当89C51的P2.1口输出为低电平时，蜂鸣器产生蜂鸣音，89C51输出为高电平时，蜂鸣器不发声。
